灰阶测试

灰阶测试模块能够完成灰阶卡(20阶, 11阶 或 9 阶)灰阶测试，具体请参考给出的样图。目前只支持手动选择测试区域。

使用步骤：

1. 主界面选择对应按钮，进入功能模块

图3.6.1 参数设置

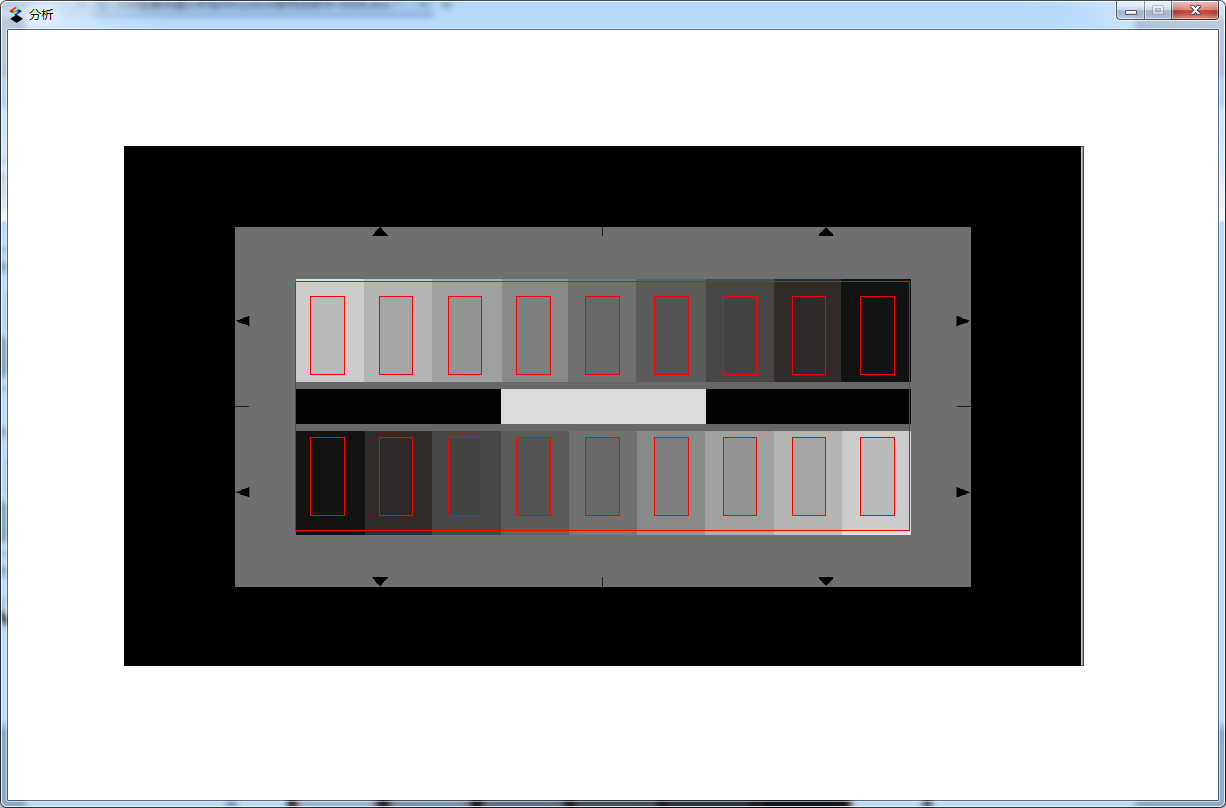

2. 单击确定按钮后、弹出图片选择框，进入区域 框选 界面（图3.6.2）


图3.6.2 勾选区域

3. 选完之后进入微调界面，微调界面（图3.6.3）

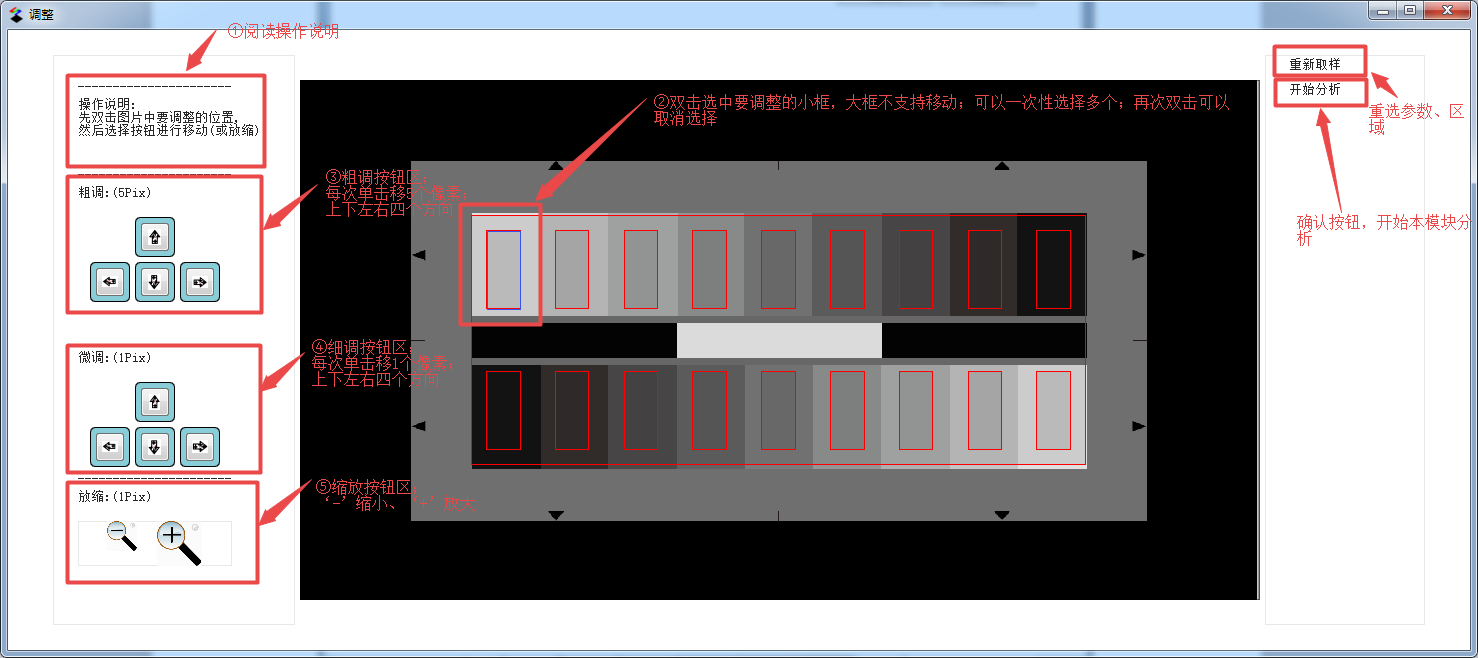

图3.6.3 微调界面操作示意图

图3.6.3微调操作界面给出了微调步骤，③④⑤步骤没有先后顺序；如果微调完一次，需要调整其他的框，请直接双击选择要调整的框，上次选择的所有框将会被自动清除（即恢复红色），而当前选择的框将变为蓝色表示已经选中；微调结束后或者不需要微调单击“开始分析”；如果不想要继续下去或者想要调整“外围最大框”请单击“重新取样”；单个框在区域 框选 界面已经能够实现准确框出，故软件内部设计为只有一个框的不能微调；畸变模块、24色模块、白平衡模块的微调界面的操作也参考此说明。

4. 等待计算结果

5. 关闭计算结果

法一：可以依次点击每个结果页左上角的‘x’关闭；

法二：双击“分析”页的红色框中任意位置，此时所有结果页关闭，红色选框被清除；

法三：关闭“分析”页，所有结果页关闭。

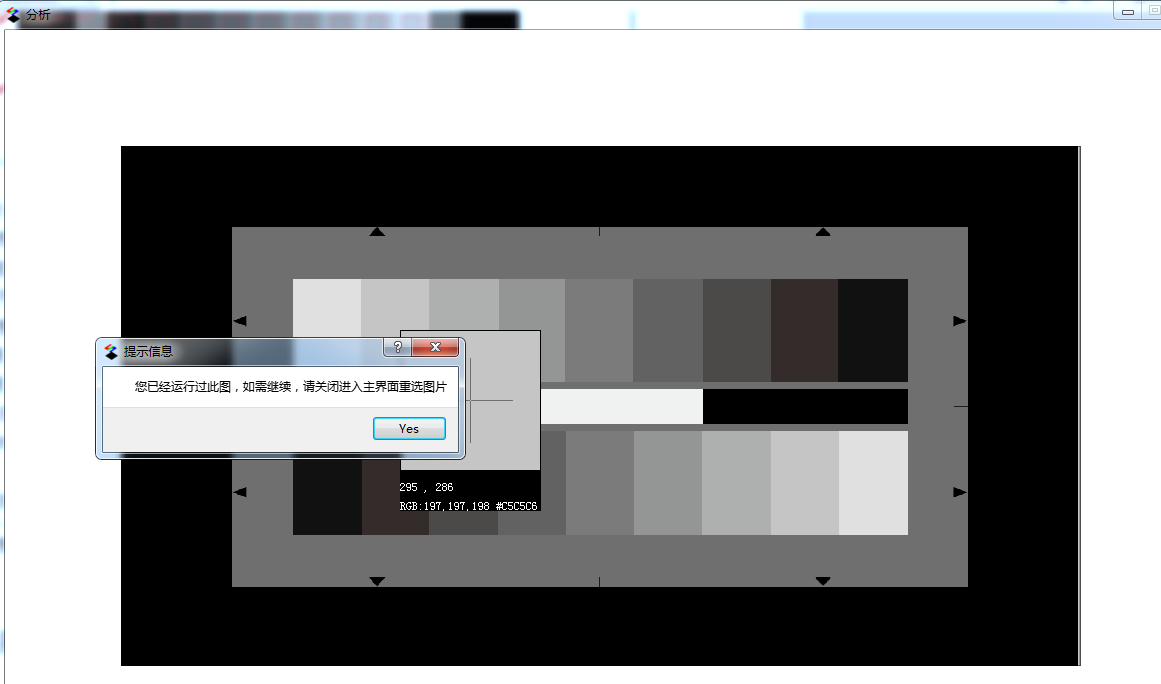

如果已经运行过该图片，想要再次勾选框将会弹出对话框，如图3.6.4。如需退出请关闭“分析”页。畸变模块、24色模块、白平衡模块也一样。


图3.6.4 再次选框重新计算

结果展示

示例结果如下

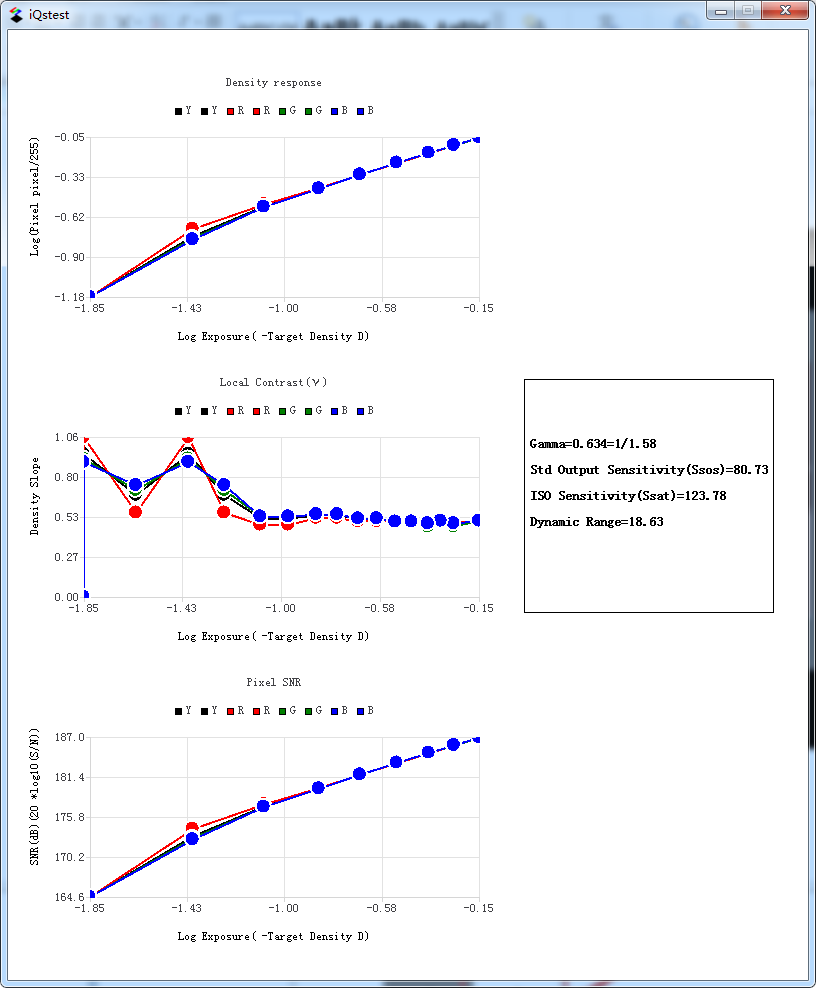

图3.6.5 结果

说明：

1. 灰阶卡型号YE0108

2. 图上的内容项表示的含义图上均有英文说明；

3. 相关符号说明：
