畸变测试

畸变测试模块能够完成测试卡中畸变类型(桶形、枕形)的检测。目前只支持手动运行，支持网格型、棋盘格的畸变测试卡。

使用步骤：

1.主界面选择对应按钮，进入功能模块

图 3.9.1 参数设置

2.单击“确定”按钮、弹出图片选择框，选好图后进入区域 框选 界面(图3.9.2)

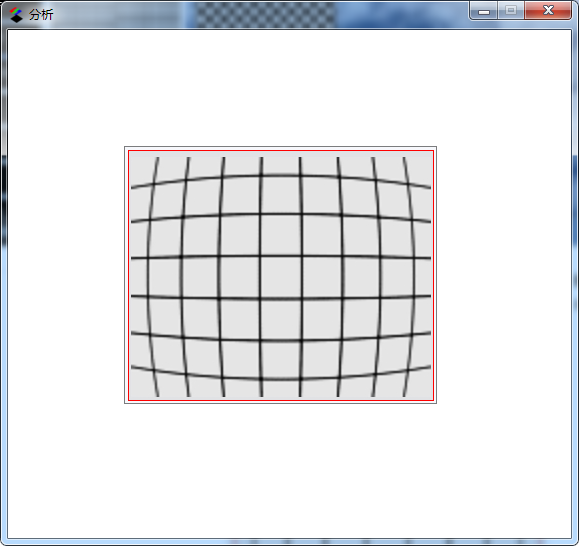

图3.9.2 选区要求包含图片中心，尽量包含有效区域

3.进入微调界面，考虑到在区域 框选 界面，单个框已经能够框准确，故此处不需要进一步调整了（软件内部设计为此处不可调整），请直接点“开始分析”

4.等待计算结果

1.1.1. 结果展示

示例结果如下：

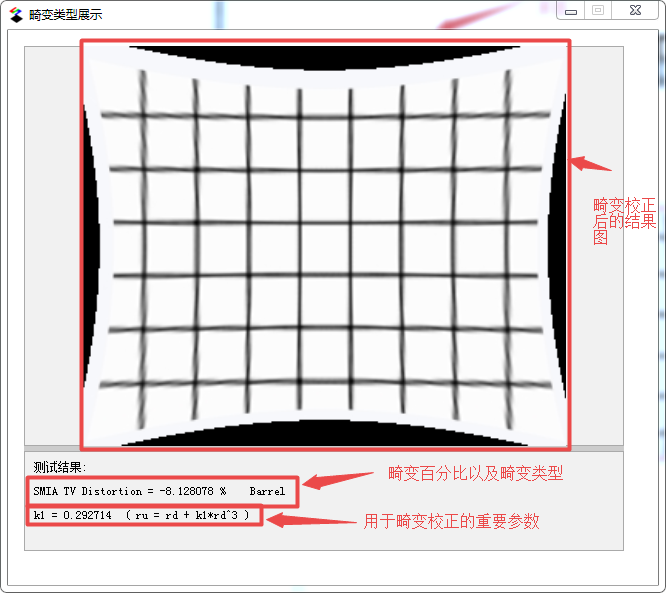

图3.9.3 畸变校正结果展示

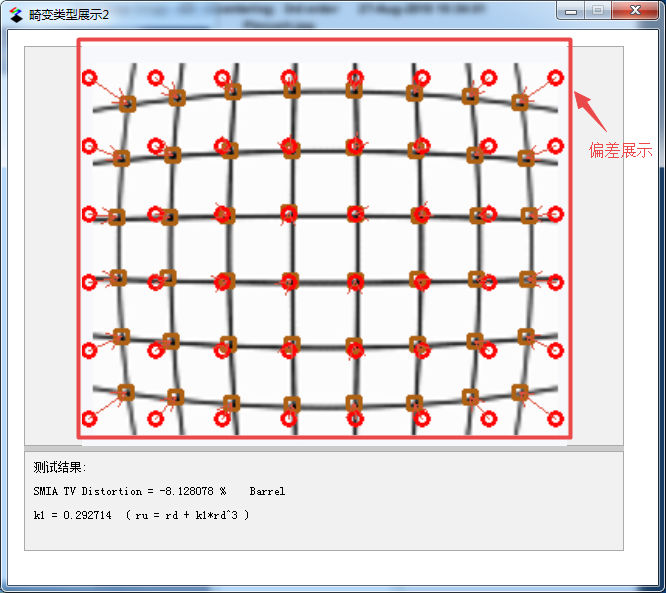

图3.9.4 畸变偏差

说明：

1. 相关符号说明：

SMIA TV Distortion: 畸变量计算公式中的一种 =（A - B）/ B * 100; 其中A = (A1 + A2) / 2     Barrel: 桶形畸变
K1:3次畸变校正的参数，ru = rd + k1 * rd3

图3.9.5 畸变百分比计算示意图
