SFRplus

SFRplus模块使用

图3.5.1 SFRplus

上图即为SFRplus测试卡，从图中可以看出，该测试卡包含SFR斜边、灰阶、色块，可以用于测量分辨率（SFR）、颜色还原、灰阶（噪声、OECF、Gamma），除上以外，还能测试畸变、均匀性、视场角。

在iQstest主窗口中找到SFRplus缩略图（分辨率测试卡），如下图：

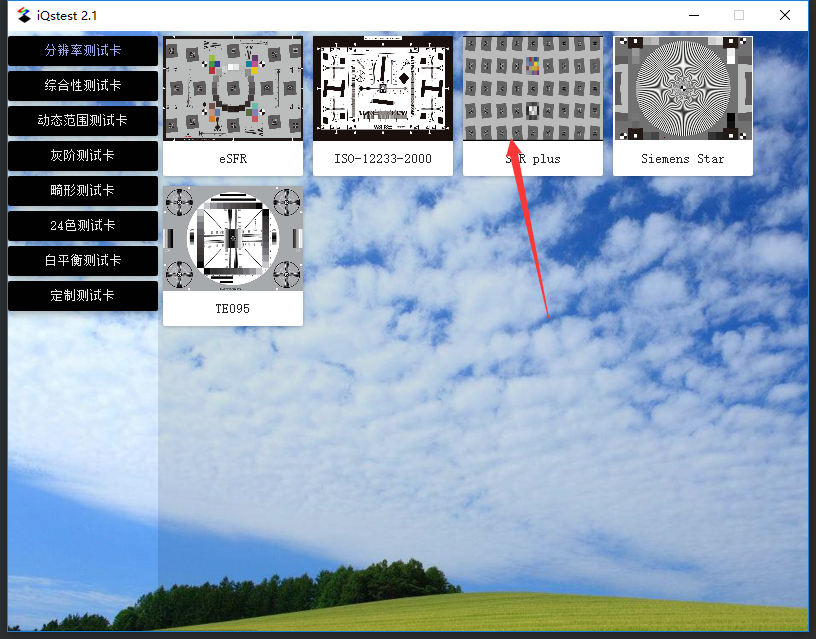

图3.5.2 主界面

点击缩略图，将弹出配置窗口：

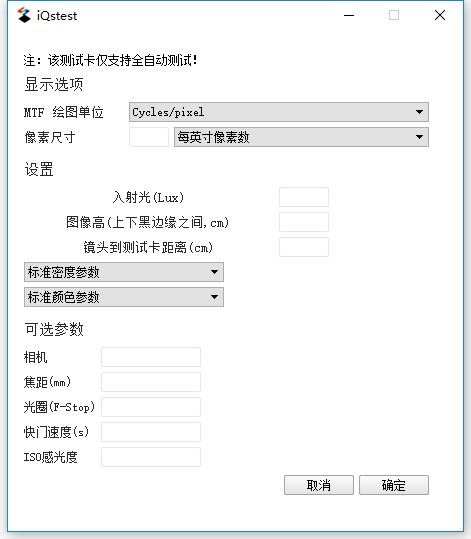

图3.5.3 SFRplus配置

从图3.5.3可以看出，该配置窗口和eSFR的配置一样，这里就不再赘述，请看eSFR配置详解。

配置完成后，点击“确定”，弹出文件选择框，导入将要用于测试的SFRplus图像，软件将对图像进行自动定位分析，并展示自动定位后的情况：

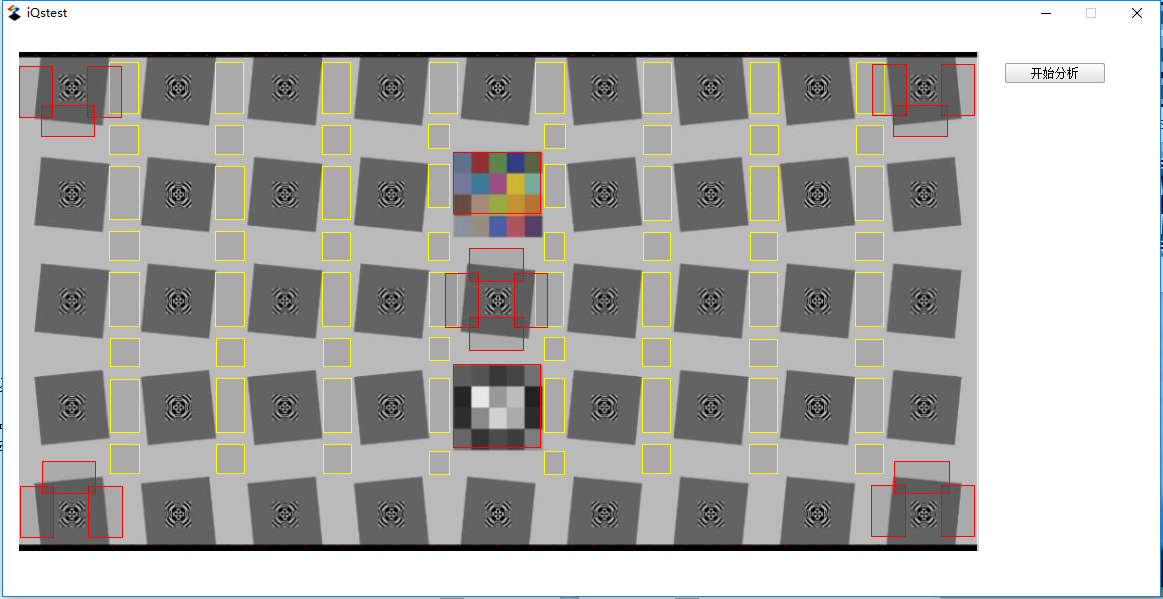

图3.5.4 SFRplus自动定位

确定图3.5.4定位没有问题后，点击“开始分析”按钮，软件将调用功能模块对测试图像进行分析，弹出分析结果，请见下一小节结果展示。

结果展示

分析完成后，将自动弹出结果：

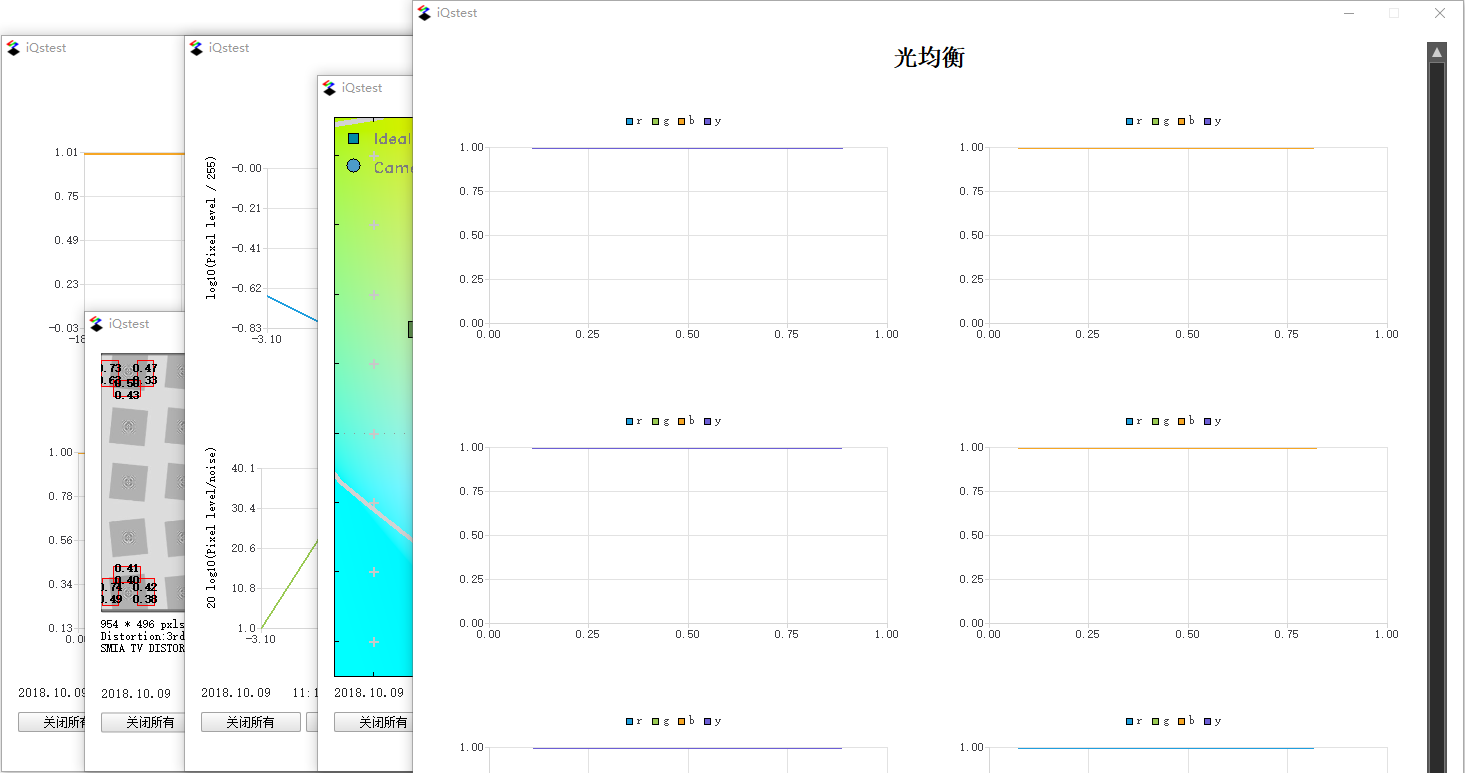

图3.5.5 SFRplus结果呈现

结果详解：

SFRplus主要能够测试SFR，灰阶、颜色还原、光均衡等；

1）SFR（分辨率）

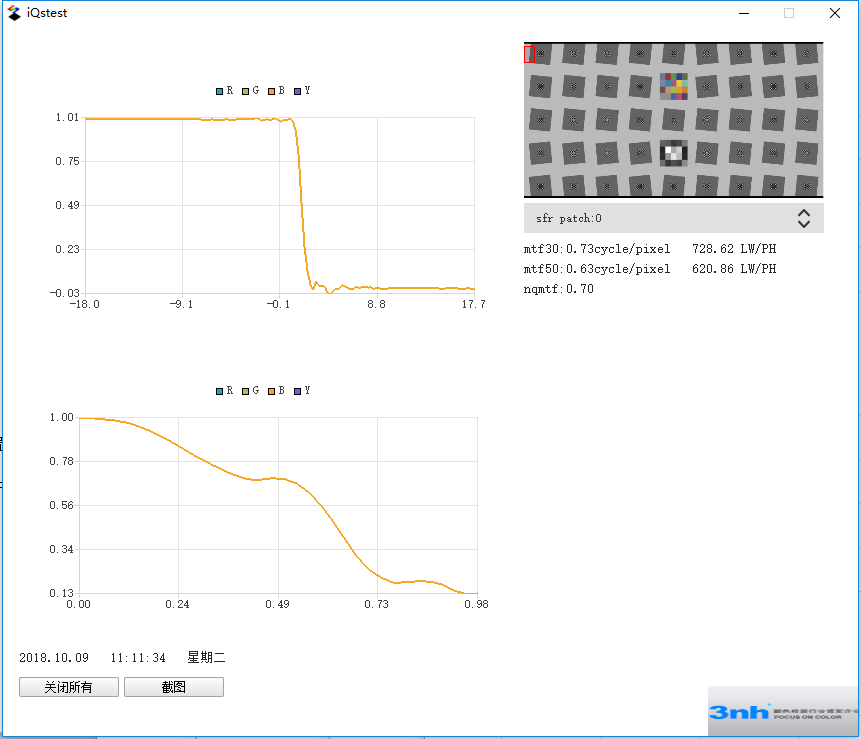

图3.5.6 SFR分辨率

在上图中， 第一个图表为ESF曲线, 第二个图表为MTF曲线，右边可以在下拉框中选择不同的斜边。对每一个斜边给出MTF30、MTF50、NQMTF三个指标值。

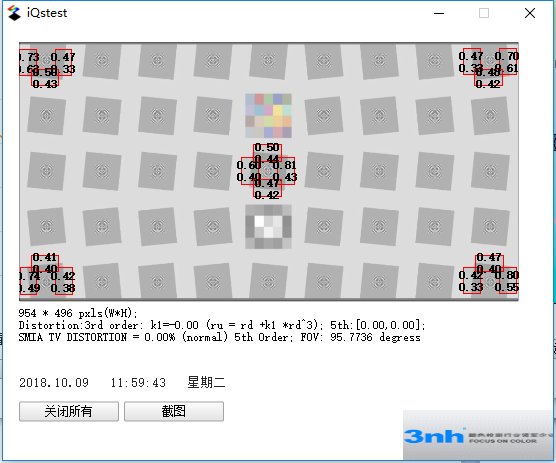

图3.5.7 SFR综合

图3.5.7是SFR分辨率的综合展示，对每一个斜边，上一个数字为MTF30,下一个数字为MTF50的值，单位为cycle/pixel。

下面给出了畸变估值以及视场角估值。

畸变估值：

有两种畸变评测方案：

1.SMIA TV畸变；

2.上下两条黑线拟合畸变（三阶、五阶畸变拟合）;

视场角估值： 这里只给定了对角视场角度（注：需要在配置窗口输入图像高、镜头到测试卡的距离，如需要更加专业测试视场角请购买专用于测试视场角测试卡，并用视场角测试模块测试）;

2）颜色还原

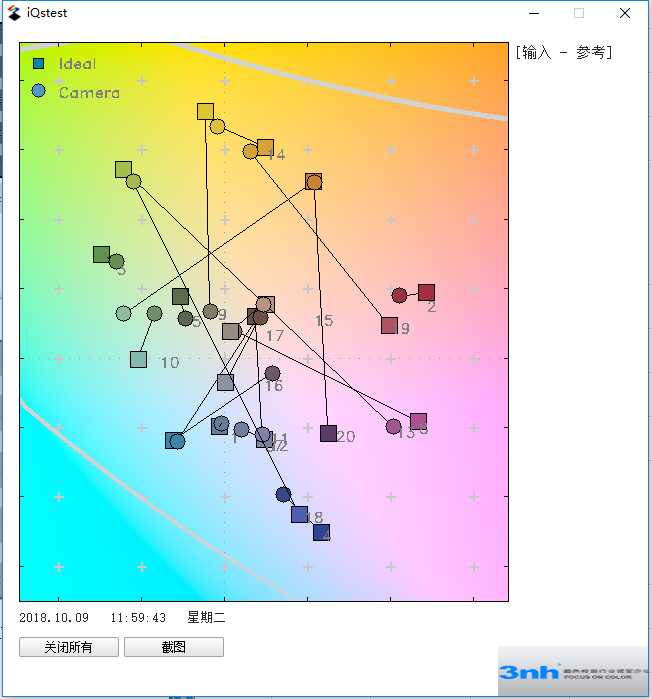

图3.5.8 颜色还原

图3.5.8中，圆形为标准颜色值，矩形为相机拍摄的实际色块像素值，圆形与矩形之间的线段越长，表明相机在该颜色上的再现能力越差，反之，越好。

3) 灰阶

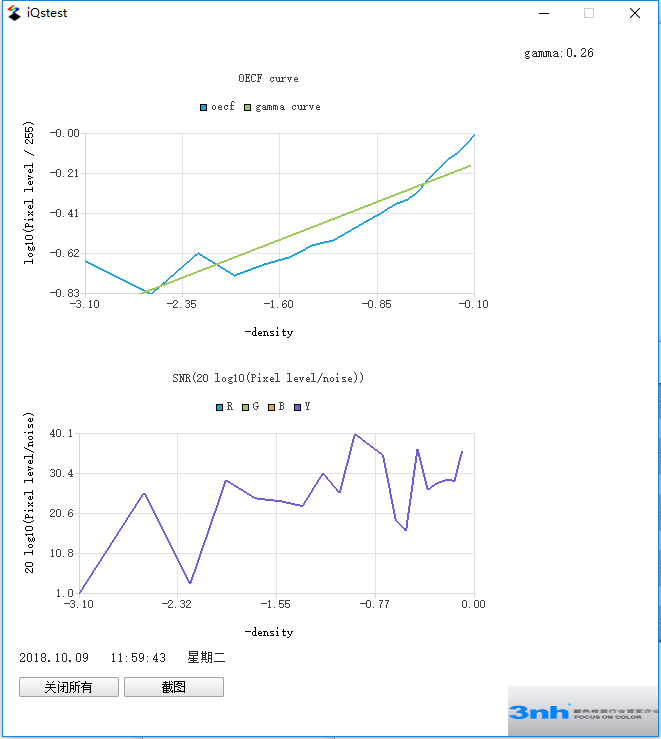

图3.5.9 灰阶

上图是SFRplus的灰阶分析结果，第一个图表为OECF曲线，曲线的斜率为伽马，能够用于图像线性化，第二个图表为SNR（信噪比）曲线，SNR越大，图像质量越好。
