西门子星

西门子星， 即s-SFR，能够用来检测多角度的分辨率。

点击主界面的“分辨率测试卡”，在右边能够找到西门子星的缩略图：

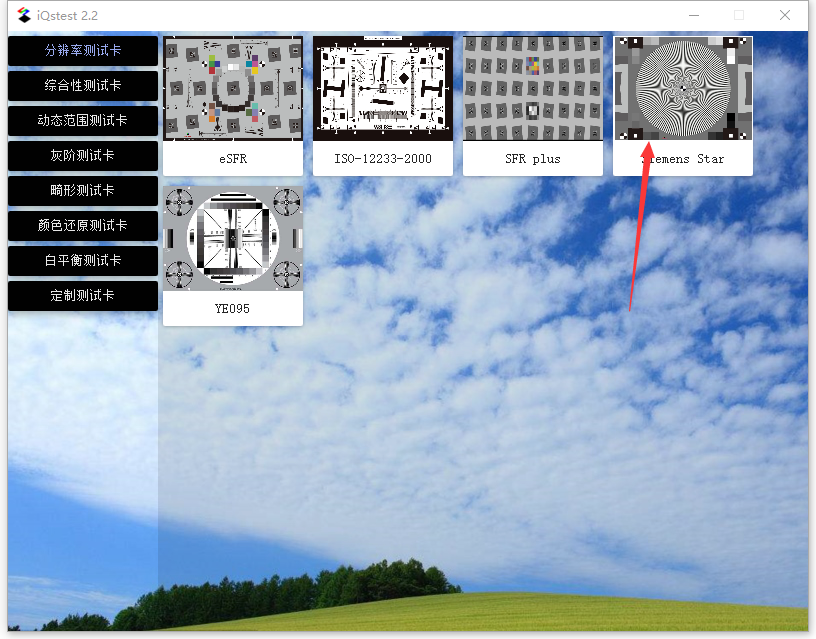

图3.10.1 主界面（西门子星）

点击缩略图，打开配置窗口：

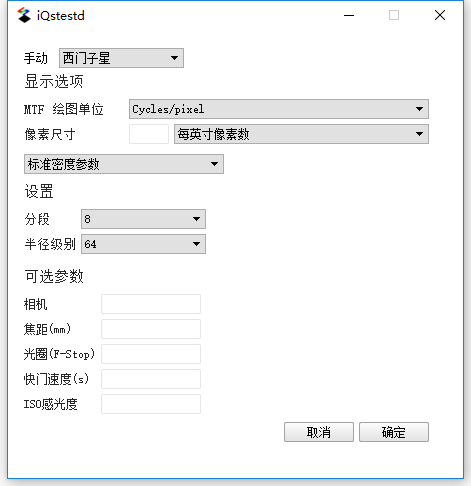

图3.10.2 西门子星配置

配置详解：

1、显示选项：同SFR模块的配置部分， 通过修改MTF单位，能够改变结果窗口中显示的MTF指标；

2、给定三种标准密度设置方式：

3、设置：

4、可选参数：测试图像的基本信息，用于结果输出；

配置完成后，点击“确定”按钮，将弹出文件选择框，选择要分析的测试图像，导入，将弹出ROI选择框：

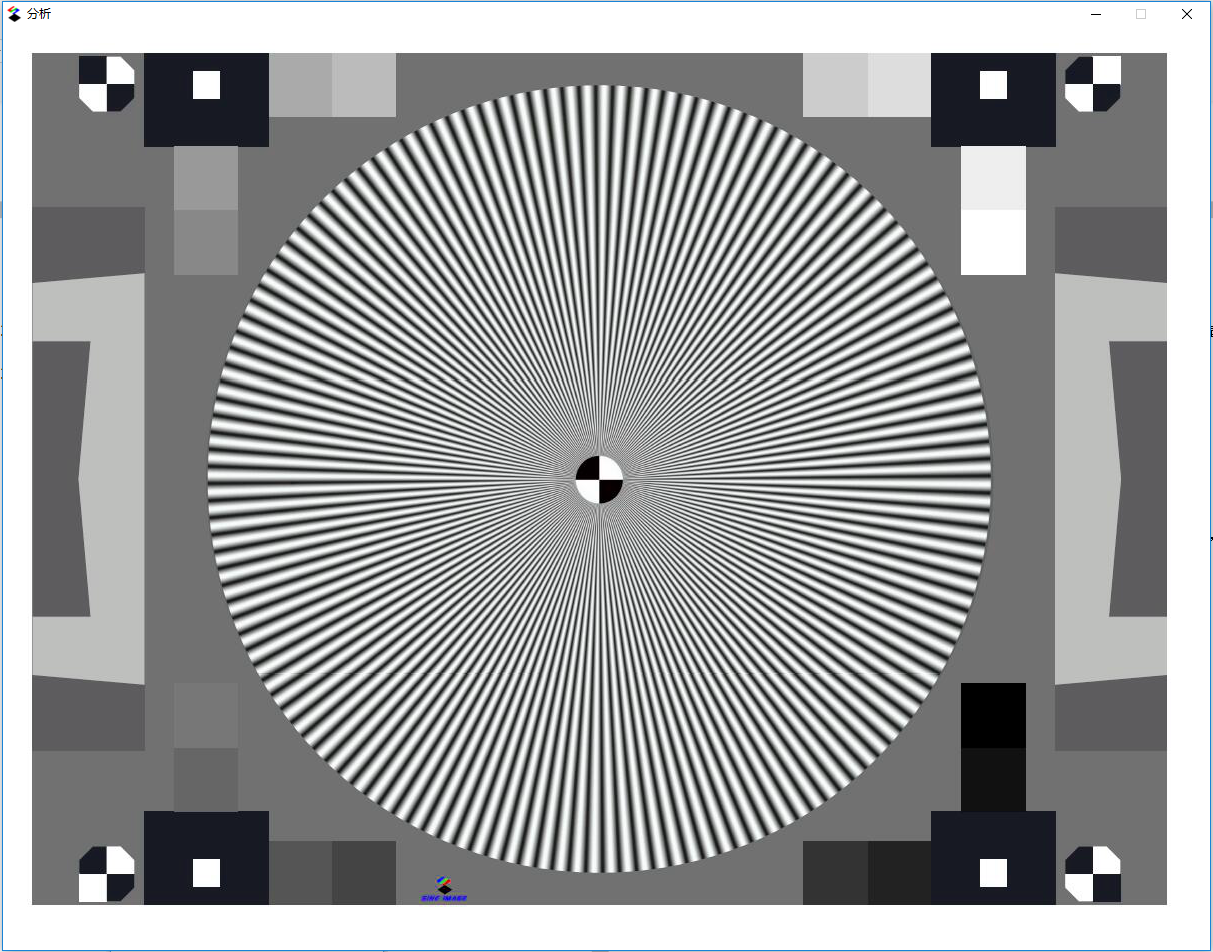

图3.10.3 ROI选取窗口

通过拖动鼠标，在图3.10.3中选取ROI，按照下图的标准进行选取， 选取完后，释放鼠标，将自动弹出下图的ROI微调窗口:

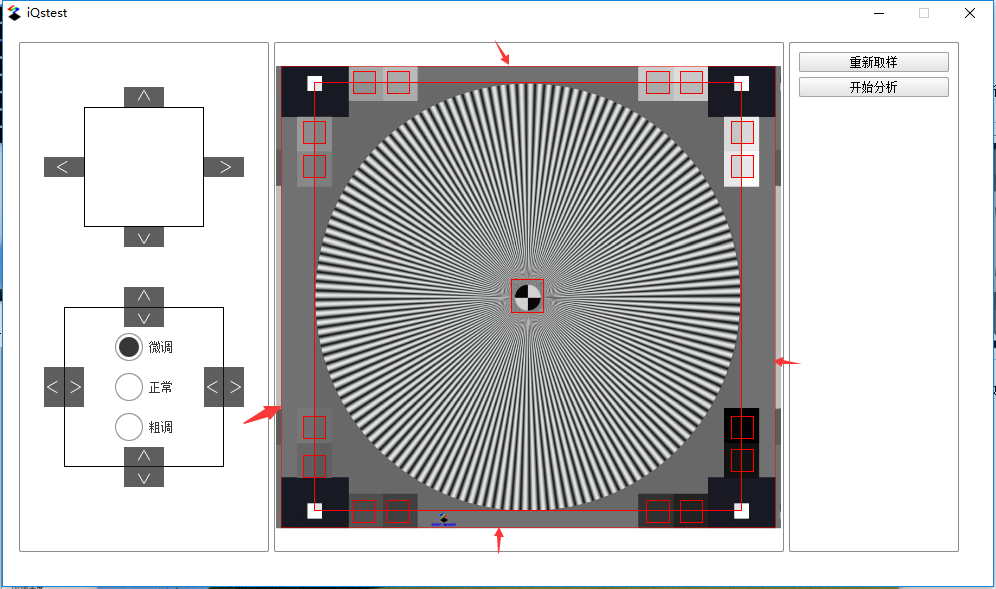

图3.10.4 ROI微调窗口

在图3.10.4中， 左边为微调控制按钮（上四个按钮控制ROI的整体移动，下八个按钮控制ROI对应的边移动），并设有三档（微调、正常、粗调）， 通过微调保证中间的黑白定位标记在红色矩形标记的中间、四角灰阶块被红色矩形标中。同时也能通过下面的方式进行微调:

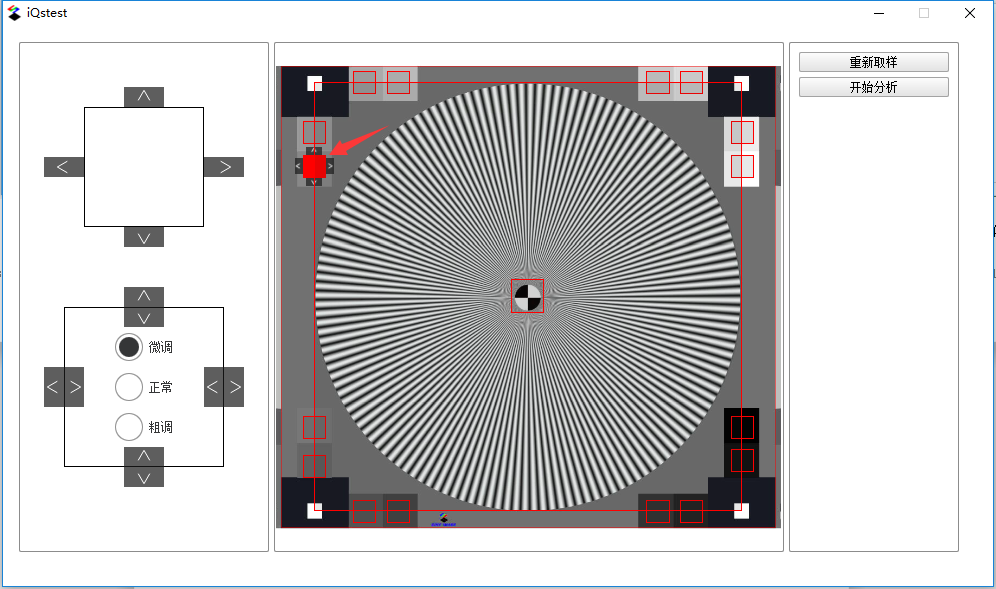

图3.10.5 分块微调

左键点击要微调的小分块，将在小分块周边弹出图3.10.5中的微调按钮，通过点击微调按钮能对小分块的位置进行调整， 右键点击小分块， 周边的微调按钮将隐藏。

微调好后，点击右边的“开始分析”按钮将调用功能模块进行分析，分析结果请见下章结果展示。

1.1.1. 结果展示

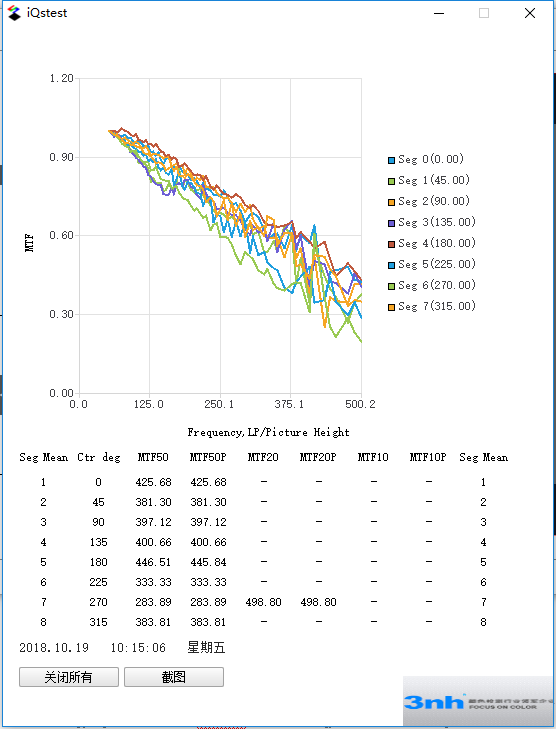

图3.10.6 西门子星分析结果

西门子星分析完成后，将弹出图3.10.6， 图表展示了测试西门子星的前八段的MTF曲线， 横坐标为空间频率（单位： LP/PH）， 纵坐标为MTF。 图表下面是前八段的MTF的指标（MTF50, MTF50P, MTF20, MTF20P,MTF10,MTF10P, 注： “-”表示未知）。
