eSFR

e-SFR, 即ISO 12233-2014eSFR测试标准，测试卡图样如下图：


图3.4.1 eSFR测试卡

从图3.4.1可以看出，eSFR测试卡带有SFR斜边、Tvline双曲线、灰阶环、色块，因而eSFR能够测量的指标比较全面，如分辨率（SFR,tvline）、动态范围、噪声、OECF、色彩还原等。

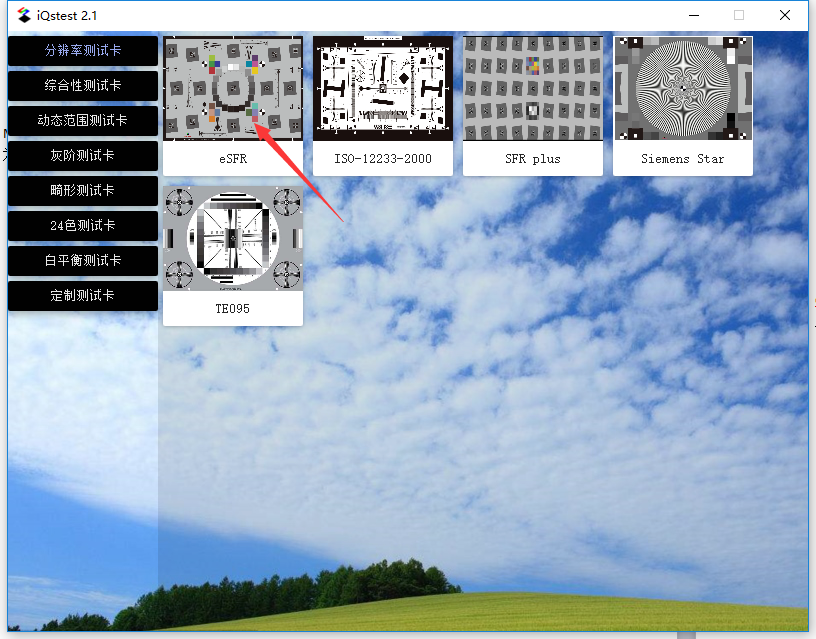

在iQstest软件的主页找到eSFR缩略图，如下图：


图3.4.2 主界面

点击对应的缩略图， 将弹出配置窗口：

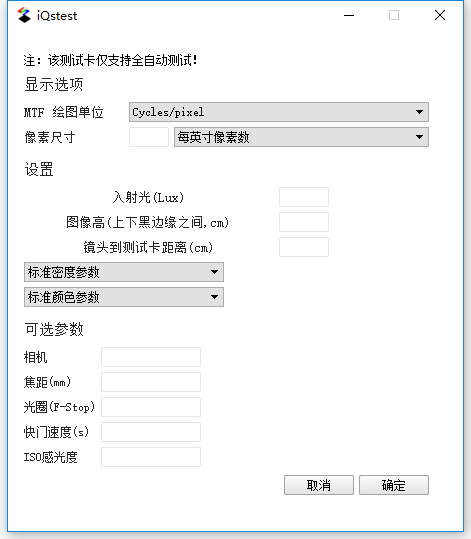

图3.4.3 eSFR配置

配置详解

从图3.4.3看出， eSFR仅支持全自动测试，即导入图像后，软件将自动对测试图像进行定位。

eSFR配置包括三个板块：

1、显示选项： 同SFR模块的配置部分， 通过修改MTF单位，能够改变结果窗口中显示的MTF指标；

2、设置：

3、可选参数： 显示图像拍摄的信息，如相机、焦距、光圈、快门等，用于结果输出；

配置好后， 点击“确定”， 将弹出文件选择框，选择用于测试的eSFR图像，软件将自动对图像进行定位，定位完成后，会弹出预览窗口：

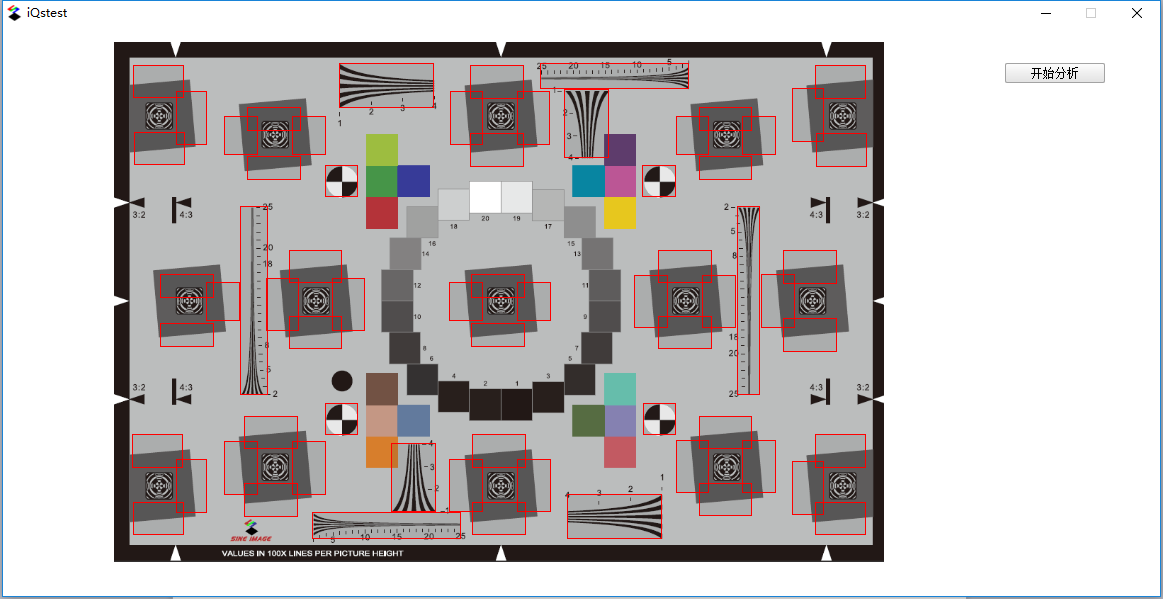

图3.4.4 自动定位预览

确定图3.4.4的定位标记没有问题后，可以点击“开始分析”按钮，iQstest将调用模块进行分析，并弹出结果，请看下节。

结果展示

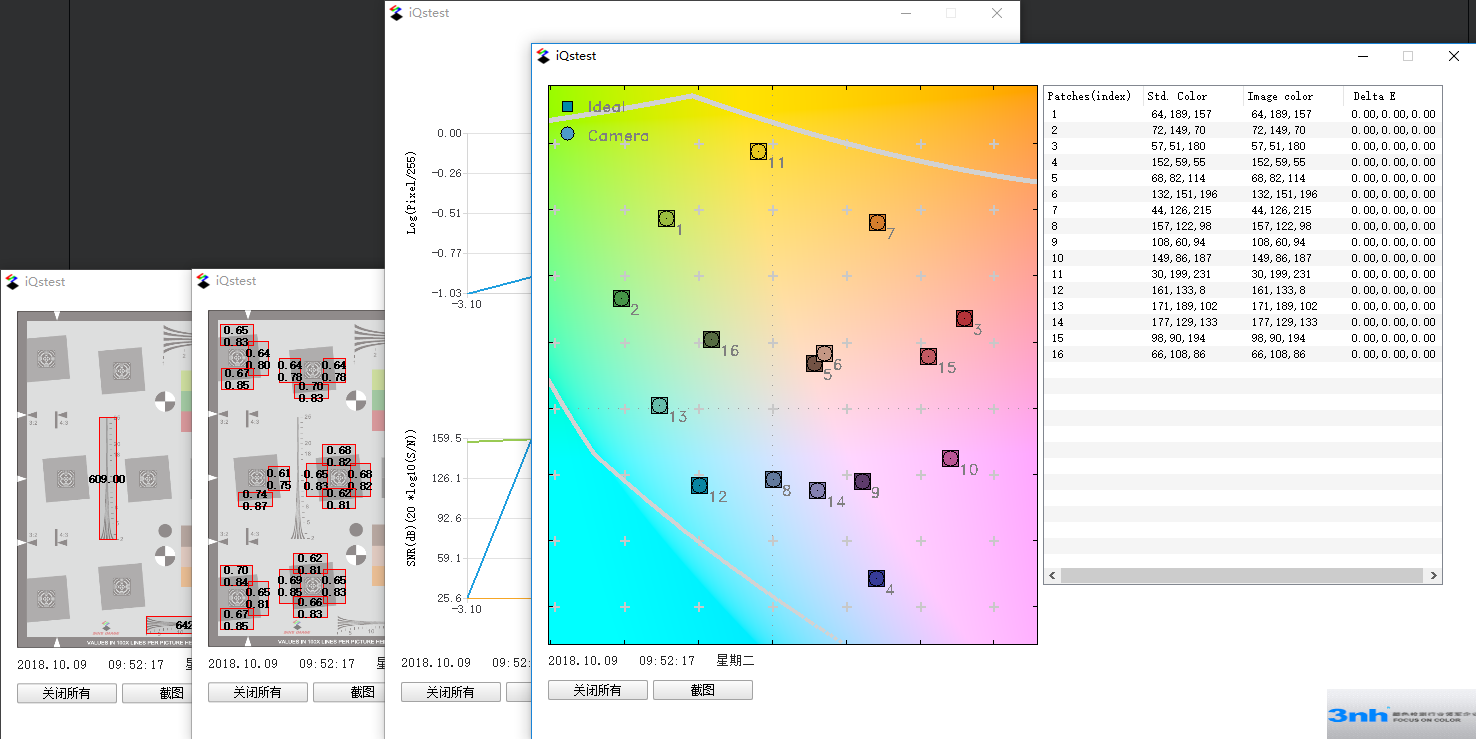

分析完成后，将自动弹出所要呈现的结果：


图3.4.5  eSFR结果

结果详解

eSFR测试卡功能比较全面，主要包含SFR、Tvline、灰阶环（OECF, 噪声）、颜色还原；

1）SFR结果

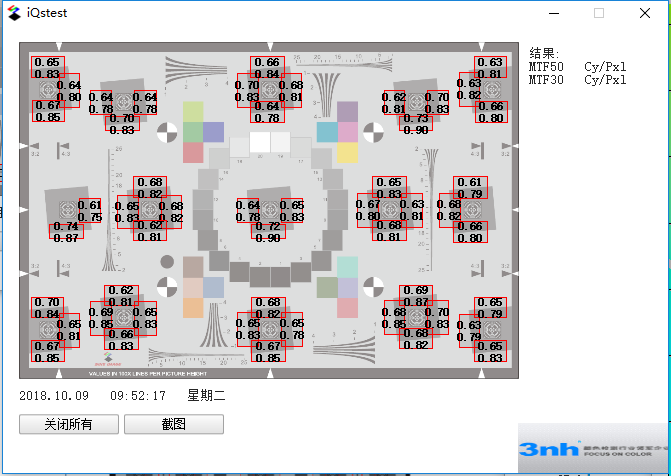

图3.4.6 SFR综合结果呈现

从图3.4.6可以看出，对每一个可分析斜边给出了MTF50,MTF30指标（注，这里仅支持单位cycle/pixel, 后期将进行扩展），可以通过2 * MTF * PIC Height计算得到LW/PH单位的MTF指标值；

2）Tvline

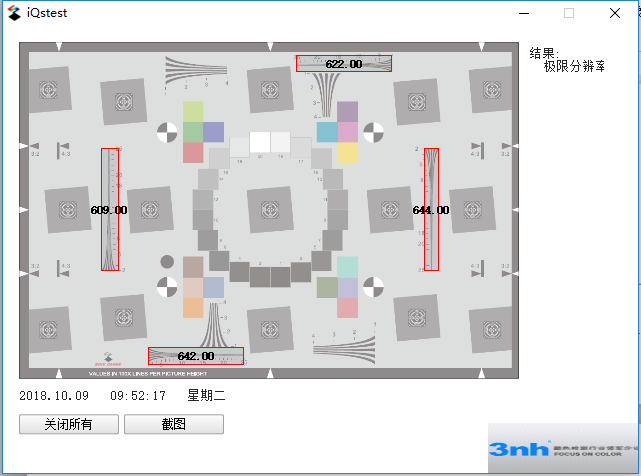

图3.4.7 tvline结果展示

从图3.4.7可以看出， 软件对所有tvline进行自动分析，并给出了对应的极限分辨率。 这里极限分辨率的单位为LW/PH。

3）灰阶环

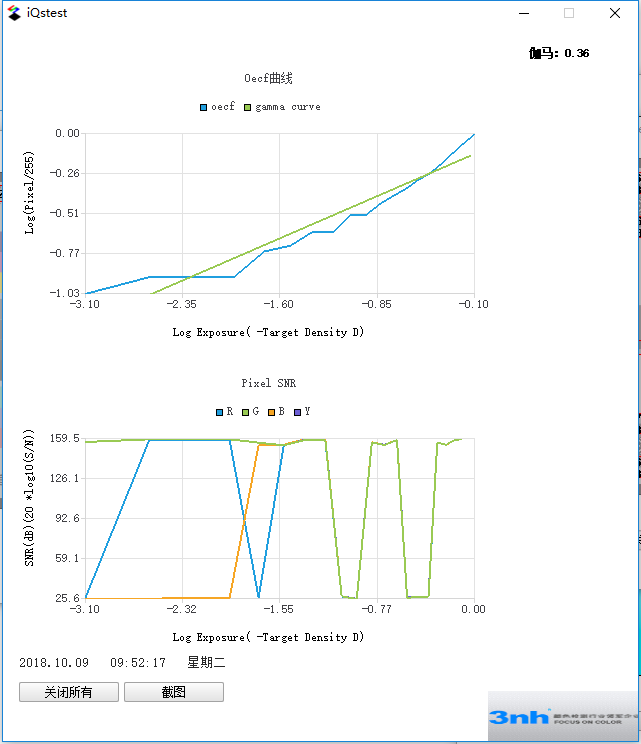

图3.4.8 灰阶环结果展示

图3.4.8中， 第一个图表为OECF曲线，横坐标为曝光值， 纵坐标为log(pixel/255)，该曲线的拟合直线的斜率即为伽马值，可以拥有对图像进行线性化。第二个图表为标准SNR（信噪比）, 信噪比越大， 图像质量越好。

4）颜色还原

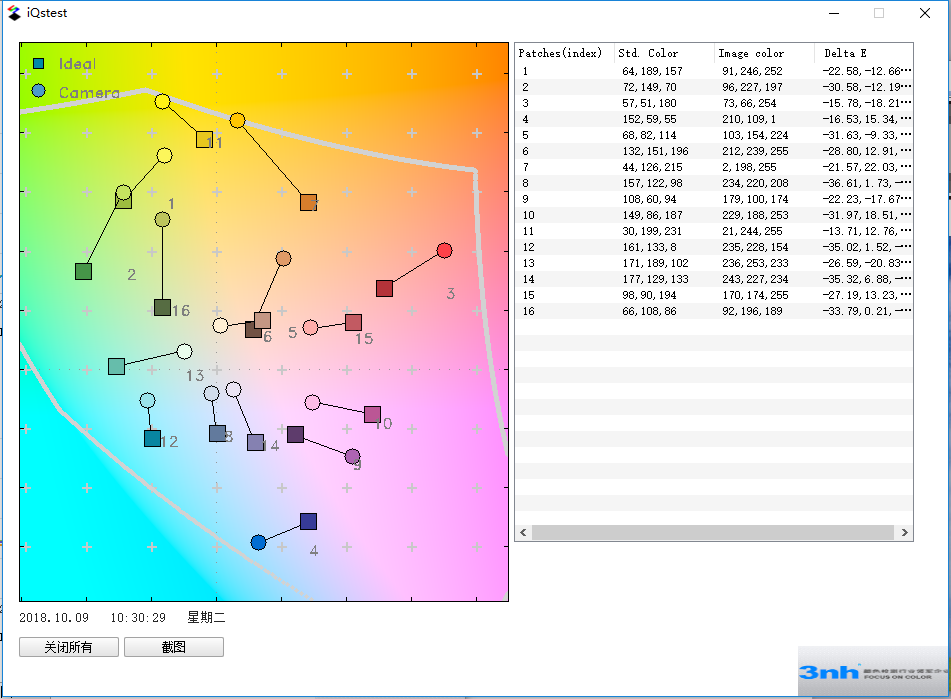

图3.4.9 颜色还原

从图3.4.9可以看出，色饼图很明了的展示了相机拍摄后色块像素与标准颜色的偏差，即圆形与矩形之间线段越长，表明相机对该颜色的还原性越差，反之，还原性越好。
