色彩还原测试

色彩还原测试模块能够完成24色卡中各个块的色彩还原、灰阶、白平衡等测试。支持手动与自动，推荐使用手动。

使用步骤：

1.主界面选择对应按钮，进入功能模块

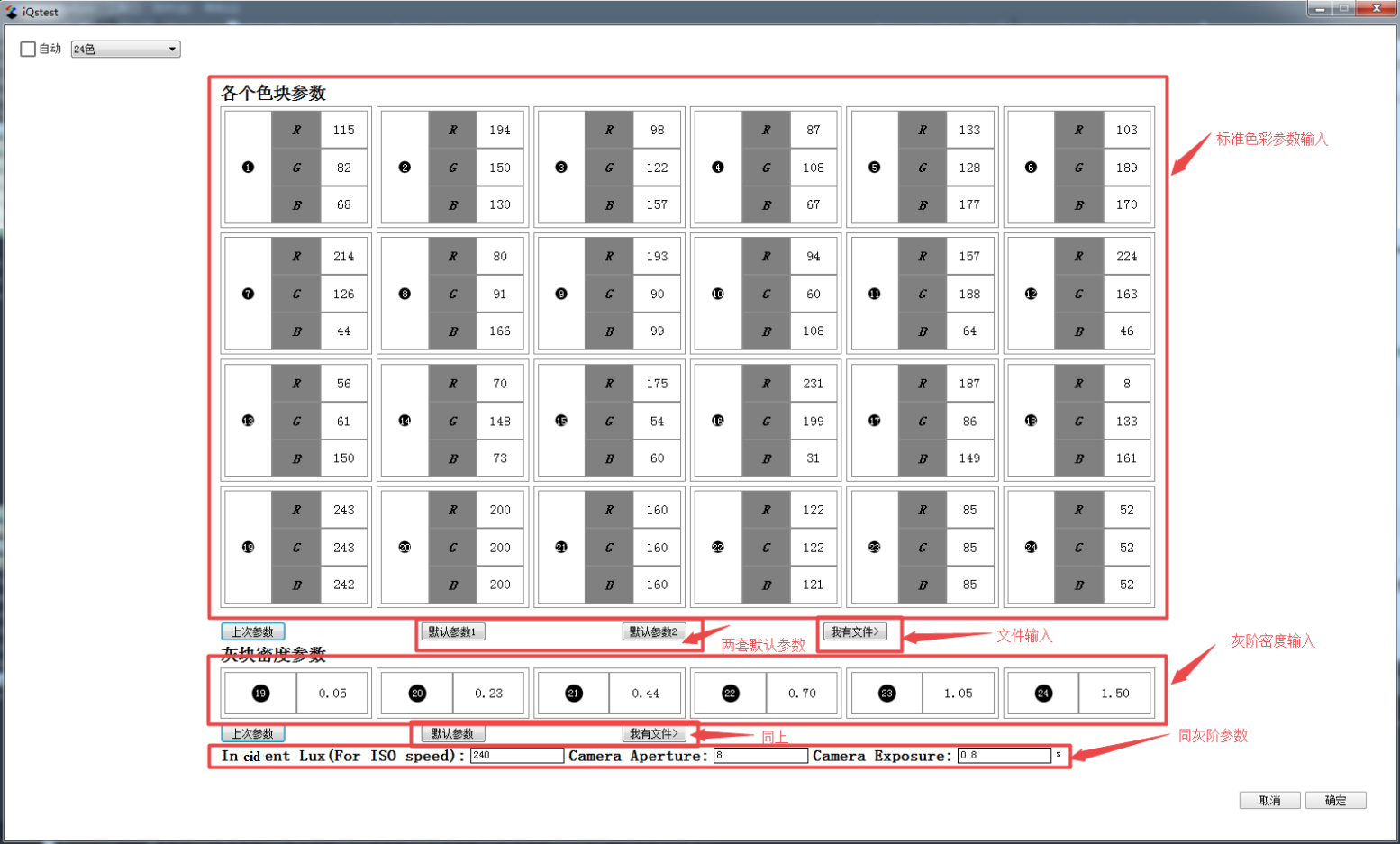

图3.8.1 参数设置

1. 单击确定按钮后，选好图（‘自动’ 无步骤3）

2. 框选好区域后，进入微调界面，关于微调界面的操作参考灰阶操作说明

3. 等待计算结果

1.1.1. 结果展示

示例结果如下：

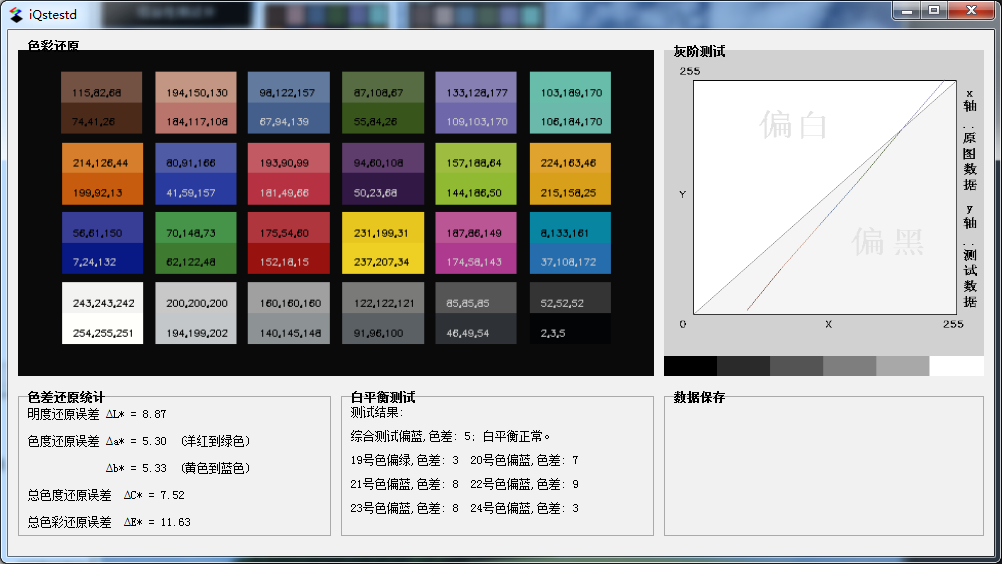

图3.8.2 ‘自动’分析结果

说明：

1.选图要求：图片不能出现太大、太多的噪声点

2.标号说明：从左上到右下，逐行遍历依次是1号 ~ 24号

3.自动分析结果页不推荐

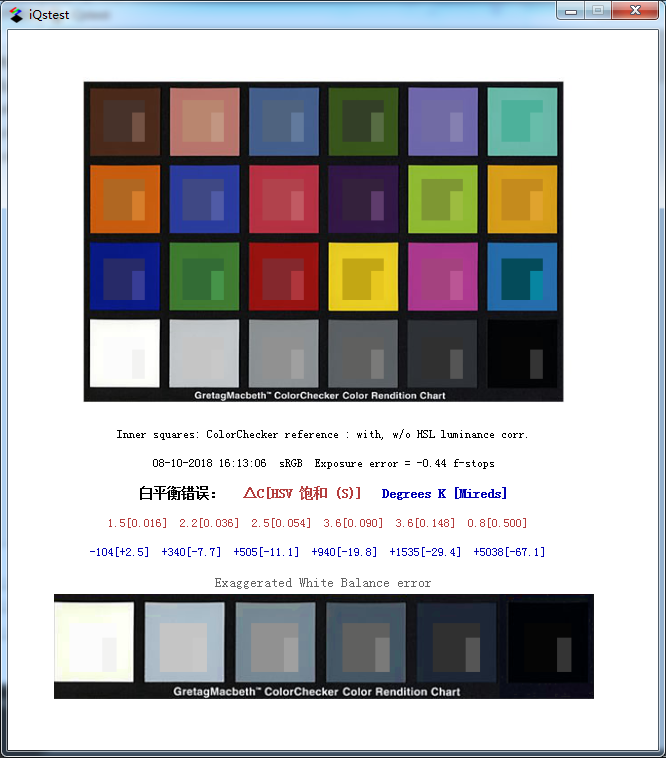

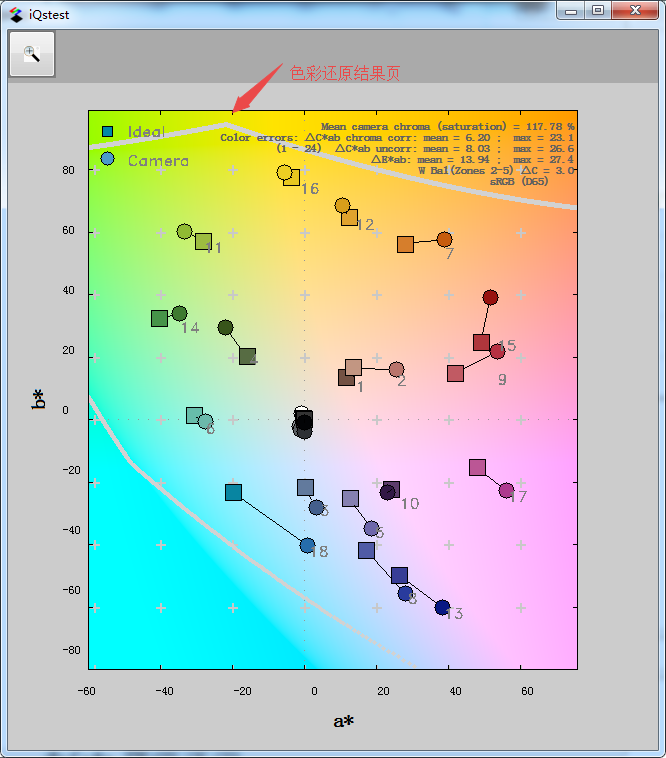

图3.8.3 ‘手动’分析结果 - 色彩还原

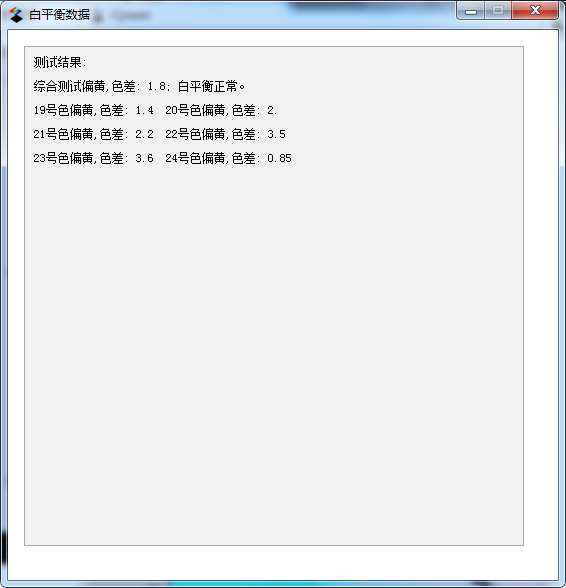

图3.8.4 ‘手动’分析结果 - 白平衡误差

图3.8.5 ‘手动’分析结果 - 色偏数据

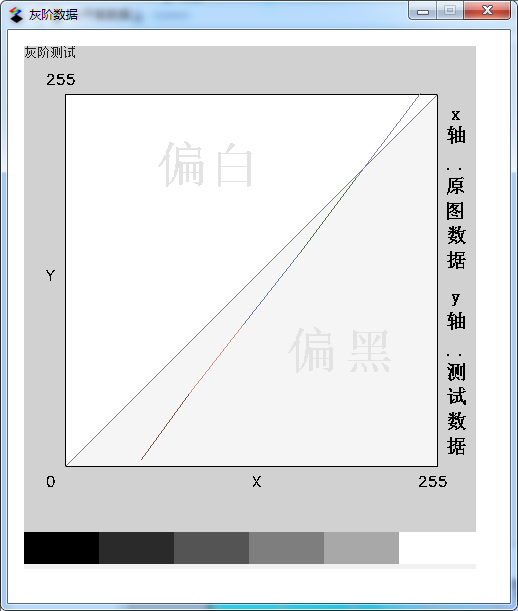

图3.8.6 ‘手动’分析结果 - 灰度偏差

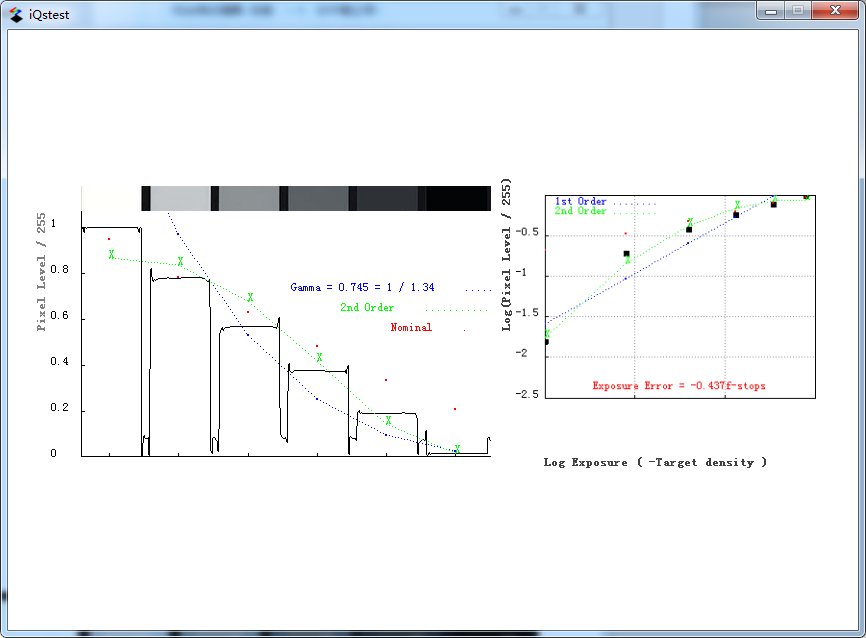

图3.8.7 ‘手动’分析结果 - 灰阶结果（不完备）

说明：

1. 手动模块结果较为完善

2. 功能（如：噪声分析）有待开发

3. 推荐使用手动

4. 相关符号说明：

Target density: 密度值
Log Exposure: Exposure的Log10，等于密度值的相反数
Pixel Level:像素点的灰度值
Gamma：对比度，定义为Log (Exposure) - Log(Pixel Level / 255)曲线的斜率平均值
Exposure Error: 曝光偏差单位：f-stops
1st Order: 1阶
2nd Order: 2阶
Nominal: 与密度有关的理论上的Pixel Level / 255
白平衡错误：白平衡误差 WhiteBalance Error
Exaggerated White Balance Error：夸大的白平衡误差
Degrees K [Mireds]: 色温差别 Mireds = 106 /(Degrees K)
Mean Camera Chroma(saturation):平均相机色度（饱和度）
Color errors:色差
Chroma corr：校正后的色差
Chroma uncorr：没有校正的色差
Mean：平均值
Max：最大值
W Bal: 白平衡误差
Zones 2-5：只考虑最后一行的2-5块
sRGB(D65)：色彩空间sRGB （色温6500K）。只支持一种色温6500K，5000K的有待开发
Ideal: 参考
Camera：相机实测
