SFR

SFR模块能够测试图像的分辨率，量化锐度、清晰度、色差等指标，是图像质量分析中的一个最重要的测试手段之一。

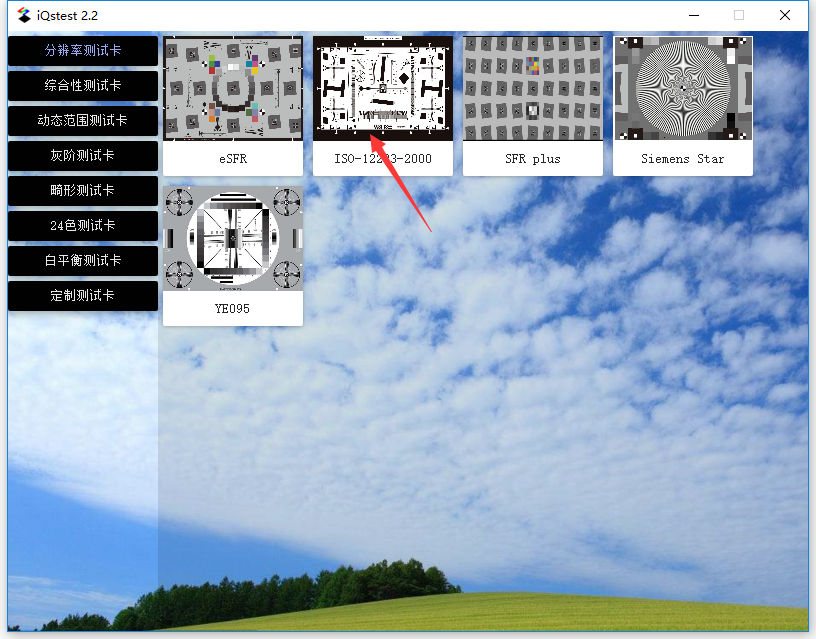

在主页选择ISO-12233-2000测试卡缩略图,如下图：

图 3.1.1 选择测试卡

点击缩略图，显示下面的配置：

配置详解：

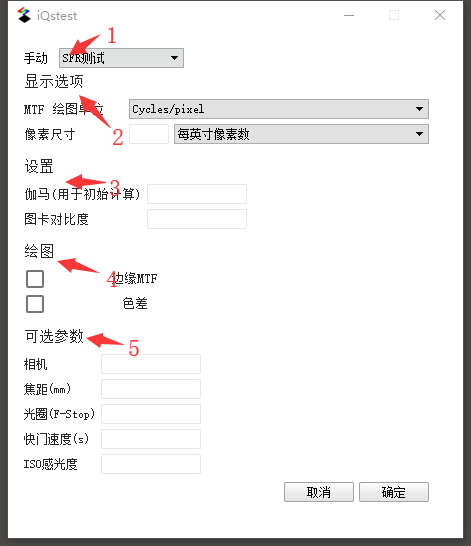

SFR配置分成5个板块（如图3.1.2）：

1、 测试模块选择;

2、 显示选项：MTF单位有cycle/pixel, cycle/inch, cycle/mm, LW/PH, LP/PH等， 如果设置MTF单位为cycle/inch或者cycle/mm， 像素尺寸一定要设置。像素尺寸有三种指定方式：1）每英寸像素数； 2） 每毫米像素数； 3）每个像素的微米尺寸；

3、 设置参数； 这里设置的参数直接影响着结果， 每个参数有给定默认值。比如， SFR的伽马默认是1， 图卡对比度为40:1;

4、 绘图选择；  通过勾选，可以控制结果的显示方式；

5、 可选参数； 主要为图像的信息， 能用于结果输出；

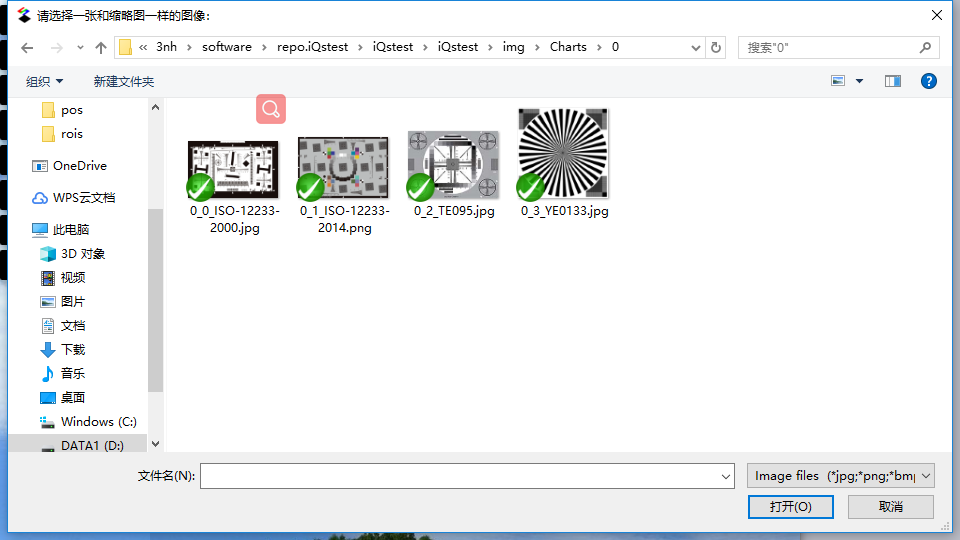

配置完成后， 点击“确定”，将弹出文件选择框：

从本地选取用来分析的图像文件，点击“打开”，即可以打开被分析的图像文件，如下图：



在该幅图像的区域内，可以通过拖动鼠标来选择一个roi区域，注意，SFR的roi选取是有一定的标准，标准图如下：

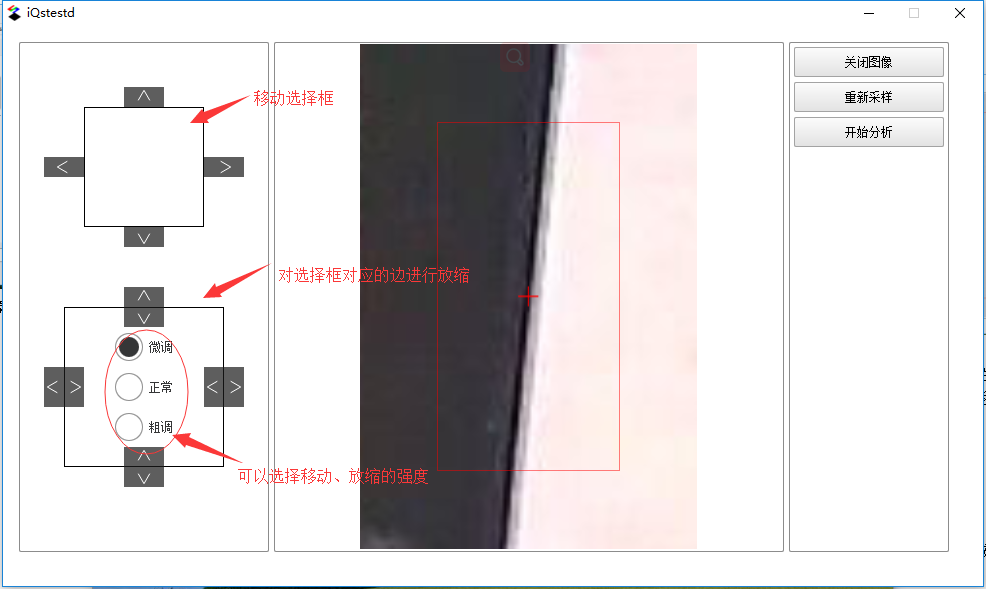

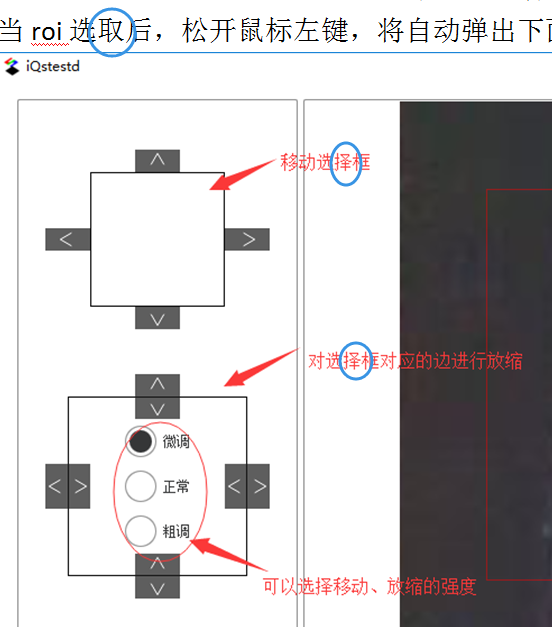

当roi选取后，松开鼠标左键，将自动弹出下面的分析框：





在上图中， 左边为微调功能区， 通过点击上面的按钮（提供三种微调：微调、正常、粗调）能够对roi进行移动、放缩，使roi中间的十字标记落到斜边的边缘。然后点击“开始分析”按钮，软件将调用模块进行分析，并呈现结果， 详细的结果请见下一节。

结果展示

在点击“开始分析”按钮后，即弹出三个页面，按照下面的方式进行排列，分别为LSF Curve、ESF Curve、MTF Curve（curve: 曲线）。

结果采用曲线和图表相结合的方式，在右边的图表中列出了SFR的重要指标： MTF30、MTF50、MTF30P、MTF50P、CA、10~90% rise等；

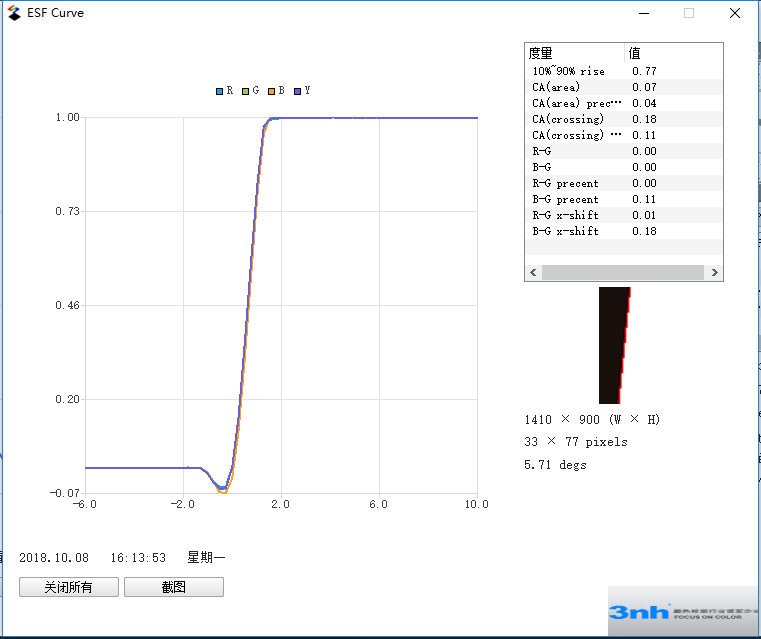

从图3.1.8的表格中可以得到色差CA、10~90%上升的指标,  以及ROI斜边直线拟合的情况，从图中可以看出，直线拟合度很高。

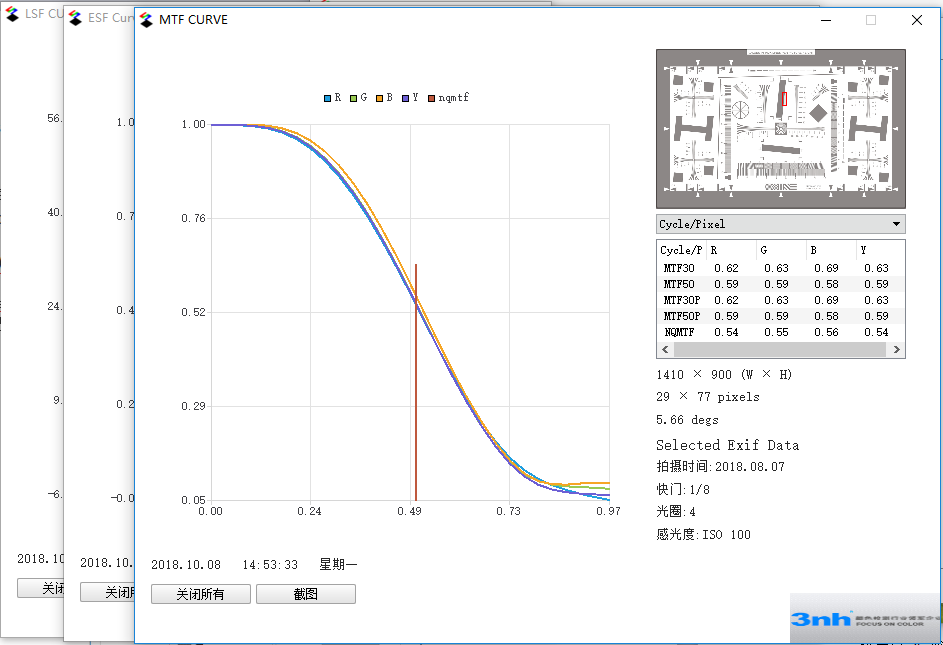

图3.1.9绘制了斜边的MTF曲线,  从曲线中我们可以得到不同MTF对应的空间频率（可以切换单位）;

图3.1.10 指标（分成RGBY，对应红绿蓝灰）
