摄像头测试分析软件西门子星测试教程

       摄像头测试分析软件西门子星测试，即是指s-SFR，西门子星是用来检测图像多角度的分辨率测试卡。假设肉眼可以无限放大，在西门子星测试卡中的每一根细线，往中心点逐步放大后每根线的距离是等距的，而实际拍摄过程中，因为镜头的分辨率是有限的，对于不同角度的分辨率是有不同性能的。所以如果镜头的分辨率高，那么西门子星拍摄的图片，图像会越清晰，放大后依然正常观看到分明的轮廓。反之，西门子星分辨率测试卡拍摄放大后，不清晰或者有马赛克，那么分辨率就低。当然我们不可能通过肉眼去得出数据，我们需要有一种较为权威的软件来具体的检测拍摄的样品结果。以下我们以深圳市赛麦吉图像技术有限公司开发的摄像头测试分析软件iQstest，来进行西门子星分辨率测试卡的图像质量分析。


        点击摄像头测试分析软件iQstest主界面的“分辨率测试卡”，在右边第一个功能模块中能够找到西门子星的缩略图：

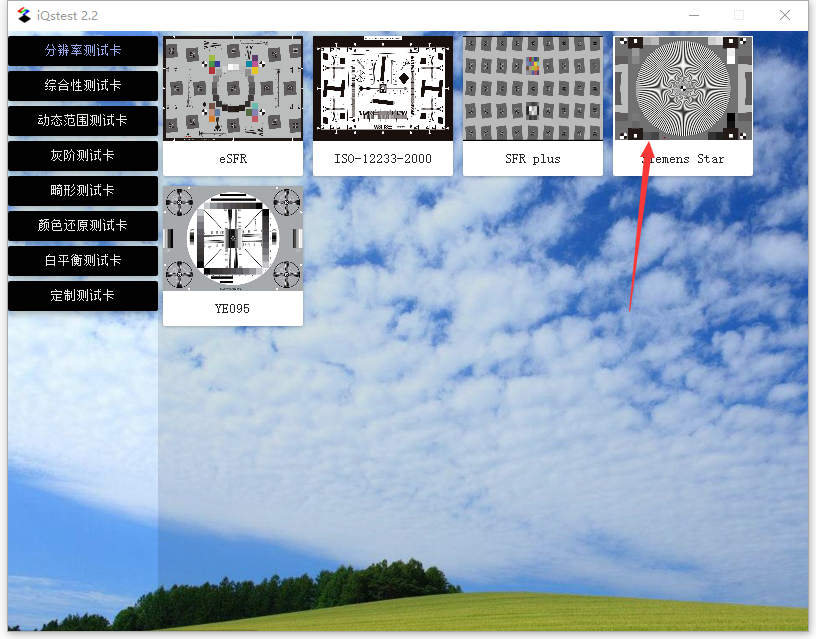

图3.10.1 主界面（西门子星）

        点击缩略图，打开配置窗口：



图3.10.2 西门子星参数配置



西门子星配置详解：

1、显示选项：同SFR模块的配置部分， 通过修改MTF单位，能够改变结果窗口中显示的MTF指标；


2、给定三种标准密度设置方式：

1)标准密度参数；

2)从配置文件获取密度文件路径；

3)手动输入密度；


3、设置：

1)分段：将西门子星分成8,16,24段，分段进行检测；

2)半径级别：对每个西门子星段进行半径采样；

4、可选参数：测试图像的基本信息，用于结果输出；



        配置完成后，点击“确定”按钮，将弹出文件选择框，选择要分析的测试图像，导入，将弹出ROI选择框：

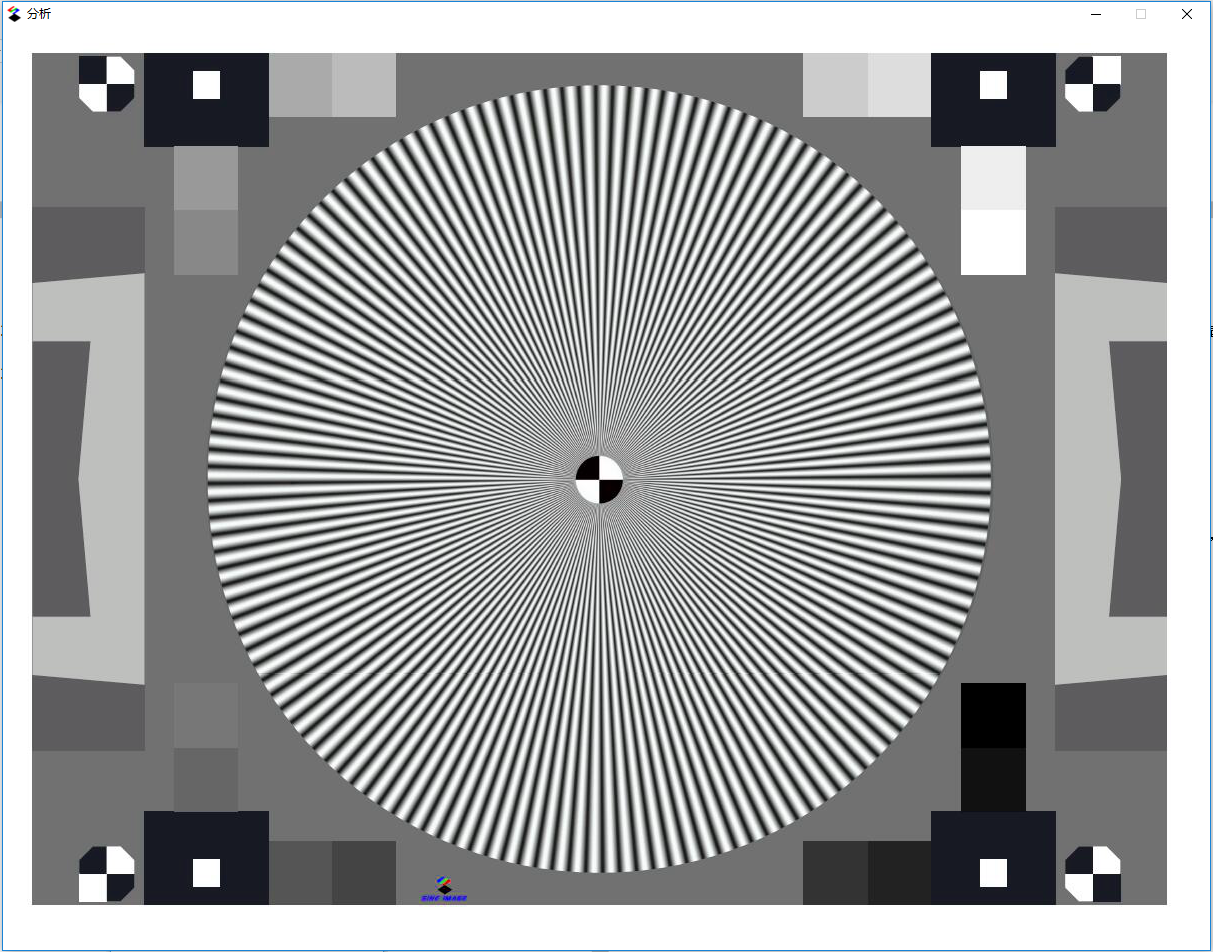

图3.10.3 ROI选取窗口


        通过拖动鼠标，在图3.10.3中选取ROI，按照下图的标准进行选取， 选取完后，释放鼠标，将自动弹出下图的ROI微调窗口:


图3.10.4 ROI微调窗口


        在图3.10.4中， 左边为微调控制按钮（上四个按钮控制ROI的整体移动，下八个按钮控制ROI对应的边移动），并设有三档（微调、正常、粗调）， 通过微调保证中间的黑白定位标记在红色矩形标记的中间、四角灰阶块被红色矩形标中。同时也能通过下面的方式进行微调:

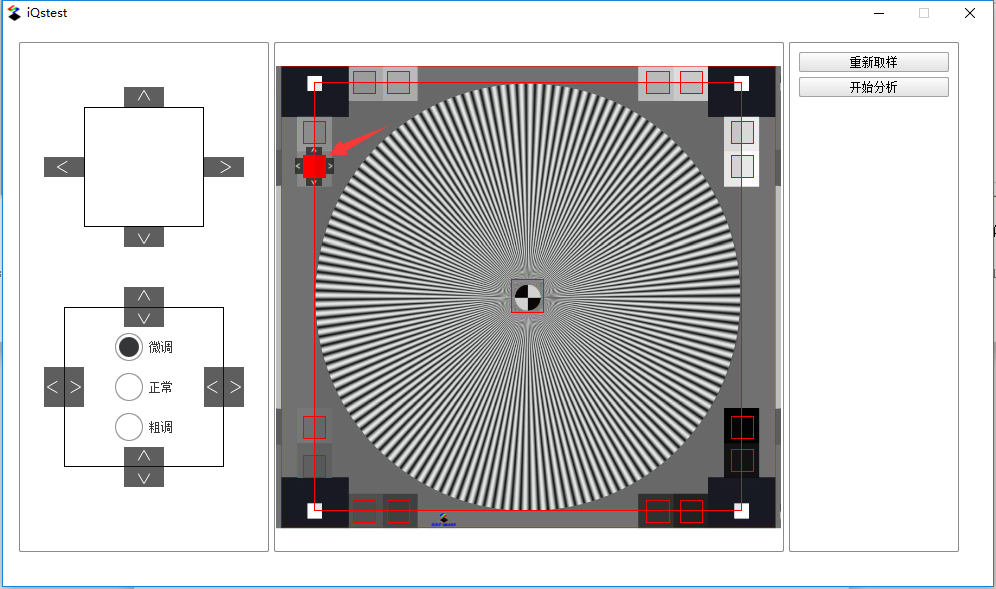

图3.10.5 分块微调


        左键点击要微调的小分块，将在小分块周边弹出图3.10.5中的微调按钮，通过点击微调按钮能对小分块的位置进行调整， 右键点击小分块， 周边的微调按钮将隐藏。

        微调好后，点击右边的“开始分析”按钮将调用功能模块进行分析，分析结果请见下章结果展示。

3.10.2.结果展示

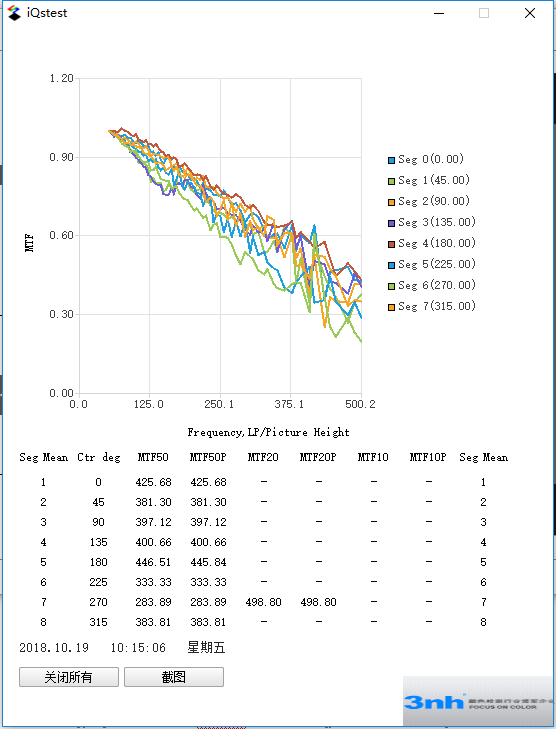

图3.10.6 西门子星分析结果



        西门子星分析完成后，将弹出图3.10.6， 图表展示了测试西门子星的前八段的MTF曲线， 横坐标为空间频率（单位： LP/PH）， 纵坐标为MTF。 图表下面是前八段的MTF的指标（MTF50, MTF50P, MTF20, MTF20P,MTF10,MTF10P, 注： “-”表示未知）。相对来说，摄像头测试分析软件在对西门子星的分析过程较为复杂，整个过程相对来说还是思路清晰，过程明了的。
