摄像头测试分析软件Tvline检测

摄像头测试分析软件性能测试中，Tvline（电视线）的检测也是非常常见的，iQstest软件模块TvLine同SFR的使用差不多，只是在进行配置页时选择“楔形线测试”，然后再进行图像载入以及roi选取。TvLine的roi标准如下：

图3.2.1 tvline ROI选取标准

选取roi完成后，摄像头测试分析软件自动弹出分析页面：

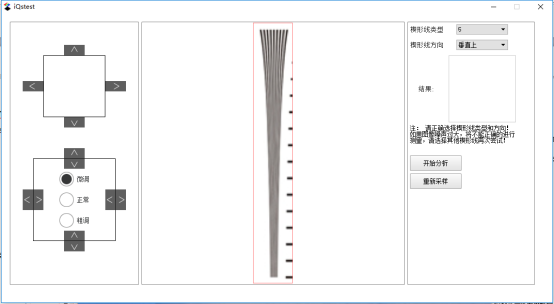

图3.2.2 tvline微调

从图3.2.2可以看出，和SFR类似，分成三个板块：左边为微调控制区、中间为ROI图像展示区、右边为控制区；当ROI选取不合规定时，可以使用微调功能调整ROI位置和大小，使之符合标准，再设置“楔形线类型（楔形线条数）”、“楔形线方向（宽部的朝向）”，这里注意要正确选择，不然会弹出错误框，点击“开始分析”，即可以得到极限清晰分辨率（单位：LW/PH ）：

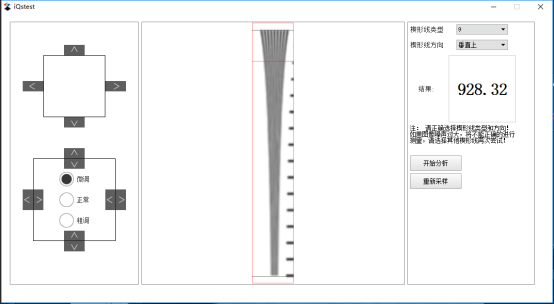

图3.2.3 tvline结果

摄像头测试分析软件iQstest是深圳市三恩时科技有限公司针对图像测试开发的配套软件，而通常ISO12233分辨率测试卡中就包含Tvline线的测试，使用摄像头测试分析软件iQstest测试电视线Tvline方便快捷，准确度高。整个检测TVline的步骤只有三步，是不是很简单呢。
