HDTV 分辨率测试卡

HDTV分辨率测试卡简介

分辨率测试卡TE224是用来衡量和描述电子高清摄像机的频率响应。

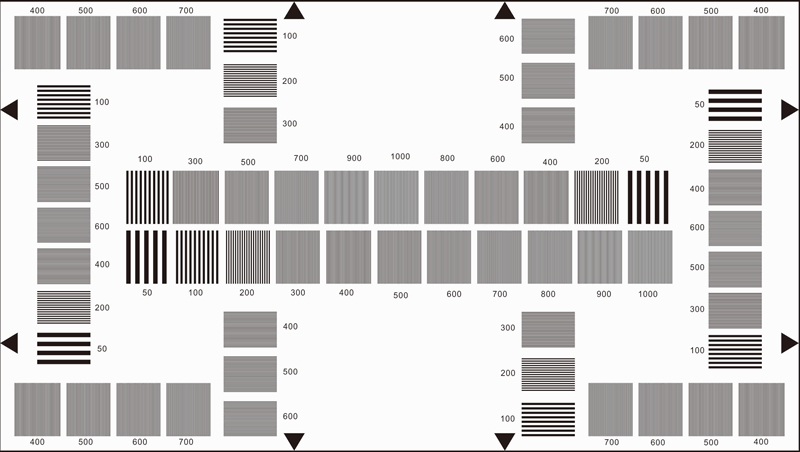

测试卡16:9的画面上分布着50个多波群块，多波群块被布置在水平和垂直方向上，以测量在两个方向上的分辨率。所有多波群块都用数字标出每幅图像高度周期的分辨率，每个周期由黑白相间的电视 线组成。

中间两排的排列方式不同，上面一排最高的分辨率在图片的中间，频率1000 cph在中间,两侧减少。在下面一排频率从左边的50cph增加到右边的1000cph，可以用来测量和描述检查的相机的频率响应。
