分辨率测试影响因素有哪些

       在摄像头或者相机使用分辨率测试卡测试其分辨率时，是需要在标准的实验室环境下进行的。然而，除了环境因素，还有其他因素与分辨率测试相关，例如当这个分辨率测试卡在进行测试时，相机本身的曝光时间、白平衡、色彩平衡性能对分辨率的测试有没有影响？或者说，摄像头分辨率测试过程中的影响因素有哪些呢？



       摄像头、相机分辨率测试的过程一般如下：在标准的实验室环境下，将分辨率测试卡放置在摄像头测试灯箱上（一般透射式图像测试卡是放在透射灯箱上的），或者使用图卡挂架将图卡挂起来（这种是反射式图像测试卡，采用的光源一般是立式补光灯）。注意，图像测试卡要平整。然后将摄像头或者相机使用支架架起，将镜头对准分辨率测试卡，使的两者在同一水平线上，如果是变焦镜头需要调整好焦距，定焦镜头需要前后移动支架。我们在摄像头或者相机显示屏上，应将图像测试卡上测试区域的有效高度正好充满摄像头或者相机屏幕的整个画面（在实际拍摄中会有一定难度，因此也可拍摄稍小或稍大，后续将此时的读数换算成正确的分辨率数值即可），如此，我们即选取好了分辨率测试卡与摄像头或者相机的位置。

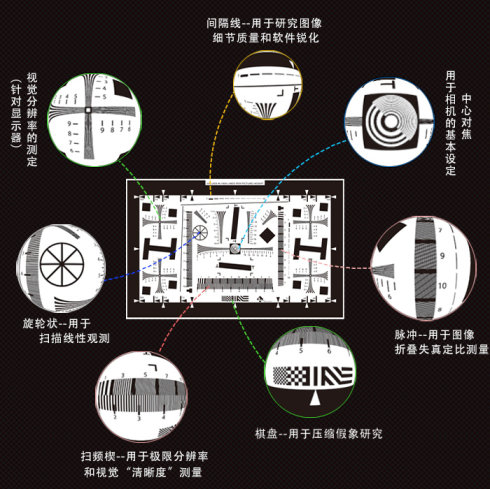

图像分辨率测试卡各区域功能



       测试卡有效高度充满画面时，测试卡的4:3区域也应该正好充满画面（如图）。在取景偏大或偏小的情况下，应尽量使4:3区域中的J1、K1、J2、K2、JD、KD处于画面中心。测试四角分辨率时，要分别将四角上的十字型测试单元置于画面角落。实际操作可以将测试卡16:9端线贴在画面外框，测量这一端上下两个角的分辨率，再测另一侧两个角的分辨率。



       以上的过程是将摄像头、相机拍摄分辨率测试卡，好在对应的iseetest提供的iQstest摄像头测试分析软件上进行数据分析。为什么要使用这种iQstest摄像头测试分析软件？主要原因是这种测试软件能够加快我们数据分析的速度，而且能够得到更准确的结果，毕竟使用目视进行观察的话，结果还是不准确的。对于摄像头分辨率测试，本站有对应的流程和软件分析教程，有需要的可以点击iQstest软件电视线Tvline模块测试这类的文章查看。



       从上述的摄像头分辨率测试流程中，我们可以知道摄像头分辨率测试影响因素有：1、分辨率测试卡的版本。虽然ISO 2000分辨率测试卡是一种经典的分辨率测试图卡，但由于近年摄像头的分辨率原来越高，ISO 2000分辨率测试卡已经不能够满足需求，所以很多的厂家开始使用ISO 2014分辨率测试卡，以求达到更高的分辨率测试。2、镜头对焦需要准确。如果摄像头、相机的对焦不准确，那么拍摄图像测试卡得到的图像就会不清晰，进而进行分析时，摄像头、相机的分辨率会被人为的“降低”。3、尽可能的使用配套的iQstest摄像头测试分析软件，肉眼得到的结果相对于软件分析来说会不准确。4、分辨率图像测试卡的质量。有的厂家生产的图像测试卡质量低劣，本身就不清晰，所以不能用不标准的测试卡来测定摄像头、相机的标准分辨率。5、摄像头、相机的分辨率是其固定的参数属性，摄像头、相机本身的白平衡、色彩平衡等性能也是其属性，在进行分辨率测试时，相机的曝光时间、白平衡、色彩平滑都不会对其产生影响。如果将人眼比作摄像头、相机镜头时，人眼看分辨率测试图卡时，图卡是否是黑白还是彩色，对摄像头、相机的分辨率都不会有影响，分辨率的高低代表着摄像头、相机镜头在一定的距离上，能否将画面看的更细的能力，因为摄像头、相机镜头都是硬件，相机本身的曝光时间只会影响到图像的亮度，而不会影响到图像的分辨率。



       因此，摄像头分辨率测试影响因素主要有分辨率测试卡的质量、版本、镜头是否对焦、是否使用相应的图像分析软件进行分析。而相机相机本身的曝光时间、白平衡、色彩平衡性能对分辨率的测试是没有影响的。
